Cardinal可编程振荡器介绍

2023-09-06 10:49:10

可编程

Cardinal可编程振荡器介绍

Cardinal的可编程晶体振荡器,其组件已经成为一种新的 市场的领导者。可编程产品 系列有几个优点,包括良好的抖动 性能、紧密的稳定性和高频率 范围。这些振荡器有多种型号 适合各种设计要求的包装尺寸。

晶体振荡器设计采用不同的 方法,每种方法都有自己的优点 缺点。基本振动的振荡器 模式非常适合抖动敏感设计,但是 他们在达到更高频率时面临限制 由于晶体的厚度。另一方面, 第三泛音模式振荡器提供更好的频率 稳定性和高频选项,但它们需要 更长的开发周期 仍然可用。

锁相环(PLL)技术提供了更多的灵活性 就新频率的可用性而言 缩短交货时间。然而,PLL的抖动 性能可能不符合严格的相位噪声要求。

为了支持快节奏的电路板设计,Cardinal 组件引入了可编程石英晶体振荡器系列。这些石英晶体振荡器可以提供 抖动相当的更高频率选项 性能和缩短的制造时间

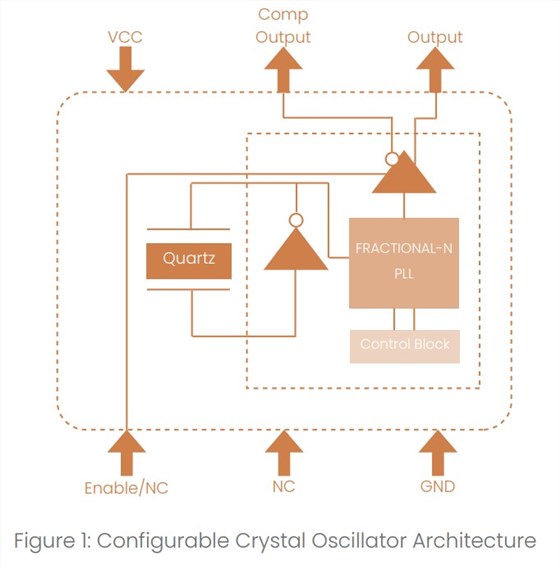

什么是可编程晶体振荡器?

可编程晶体振荡器的设计采用 先进的PLL技术,使其高度 百搭。它可以提供很宽的频率范围 和良好的抖动性能,使其适合 需要精确定时的各种应用。这种晶体振荡器特别通用,因为它可以 根据特定客户进行配置 要求。在被配置之后,振荡器 经过全面的性能测试,并且 在交付给客户之前进行验证。 与传统的晶体振荡器相比 制造工艺,可编程晶体振荡器设计显著缩短了 市场,与使用 定频振荡器

88

可配置晶体振荡器的主要优势如下:

一,产品交付周期一周内

Cardinal晶振提供了一个可定制的 面向寻求可编程的客户的解决方案 晶体振荡器。我们的半成品可以 量身定制以满足特定要求,例如 输出逻辑、频率、稳定性和相位抖动。 样品和生产数量可以 通过我们的美国工厂快速获得 经过彻底验证的最终产品,以及 交付前测试。通过将客户的规格纳入 半成品,我们大大减少产品开发周期。我们的高效 方法使客户能够收到他们的 定制的晶体振荡器在一周内,一个与传统相比有显著改进产品交付周期。Cardinal晶振公司很自豪 卓越的客户服务和快捷周转时间,使我们成为可靠的来源几天内可预见的运行速度。
二,
灵活、稳定的频率输出
基本元件可编程晶振的频率范围为1MHz至200MHz 用于LVCMOS输出,10MHz至1500MHz用于差分输出,如LVDS和LVPECL输出差分晶振。 较高的频率可以增强整体 系统性能并可能降低成本以各种方式
1.最好是有一个经过充分验证的 的更高频率时钟参考 系统而不是较低频率的时钟 由于时间处理器的不确定性 系统芯片组的功能。
2.
一种可编程晶体振荡器具有频率可达 LVCMOS为200MHz,高达1500MHz LVPECL/LVDS差分晶振

3.可编程晶体振荡器是一种速度更快 基本面和第三面的替代 泛音型晶体振荡器,提供 更好的控制和成本结构。它提供了 及时交货的快速周转选项 高效定制以满足特定的 客户要求.

三,灵活的电源电压(范围从1.8V到3.3V)
在许多系统中,电源电压可以是复杂,因为不同的世代 IC的功能可能需要不同的电源 电压。有多个电压是正常的 单一系统中的电源。幸运的是,红衣主教 组件可编程贴片晶振 设计具有出色的电源电压容差, 使其成为各种系统的合适解决方案。 对于LVCMOS型,电源轨可以容忍 电压范围为1.8V至3.3V,而差分型,可承受2.5V的电压 这种灵活的电压供应设计匹配 大多数系统电压要求, 降低系统电源的复杂性 设计和成本
四,
良好的相位抖动(低至1.0ps)
主要组件可编程产品 利用最新一代的PLL(锁相 Loop)技术,它提供了一个重要的 相位噪声性能的改善, 尤其是在高频应用中。这 对大多数人来说,性能水平通常是足够的 应用程序

125.00MHz

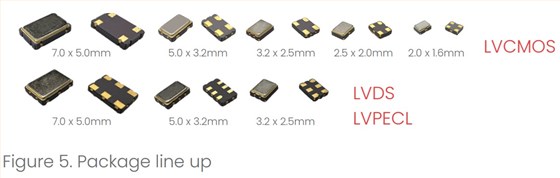

五,多种封装和兼容性 普通晶体振荡器封装

Cardinal Components提供五种不同的 LVCMOS输出封装,包括以下尺寸 2.0x1.6mm毫米、2.5x2.0mm毫米、3.2x2.5mm毫米、5.0x3.2mm毫米、 和7.0x5.0mm石英晶振。此外,还有三个不同尺寸的差分输出封装 3.2x2.5mm毫米、5.0x3.2mm毫米和7.0x5.0毫米。所有 这些包是pin和 土地模式与传统的 晶体振荡器封装,便于 集成到现有系统中

可编程振荡器

六,严格的频率稳定度和宽操作范围温度范围支持
Cardinal Components提供了三个选项 频率稳定性支持,包括20ppm, 25ppm和50ppm。此外,还有三个 工作温度范围选项: 标准(-10℃至+70℃),商用(-20℃至 +70摄氏度)和扩展温度(-40摄氏度至+85摄氏度)。选择 频率稳定性的适当组合

可编程晶体振荡器的基本元件是 尖端的频率控制产品 显著缩短应用上市时间。 其灵活的频率输出、宽电源电压范围, 严格的频率稳定性,宽工作温度 范围,出色的相位抖动特性使其成为理想的广泛应用的选择。

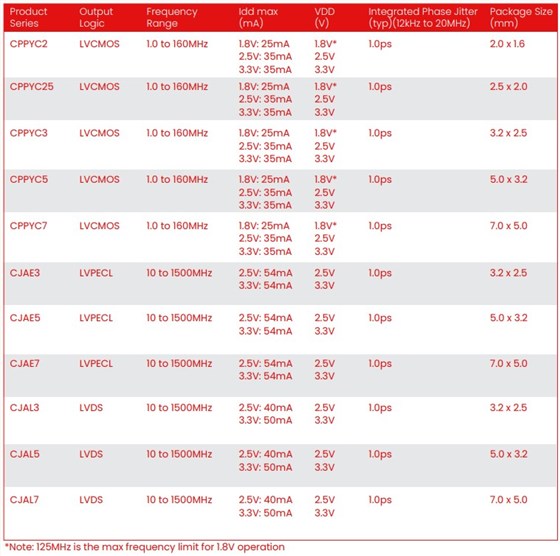

产品系列:

可编程振荡器产品系列

晶振料号 品牌 系列 Description描述
CPPC5-A7BP-80.0TS Cardinal晶振 FIPO™ CPP OSC XO 80.000MHZ CMOS SMD
CPPC7LZ-A7BR-36.864TS Cardinal晶振 FIPO™ CPP OSC XO 36.864MHZ CMOS SMD
CPPC7L-B6-64.0TS Cardinal晶振 FIPO™ CPP OSC XO 64.000MHZ CMOS SMD
CPPC7LZA7BP-25.0000TS Cardinal晶振 FIPO™ CPP OSC XO 25.000MHZ CMOS SMD
CPPC7LZA7BP-3.579540TS Cardinal晶振 FIPO™ CPP OSC XO 3.57954MHZ CMOS SMD
CPPC7LZA7BP-3.68640TS Cardinal晶振 FIPO™ CPP OSC XO 3.6864MHZ CMOS SMD
CPPC7LZ-A7BP-14.318TS Cardinal晶振 FIPO™ CPP OSC XO 14.318MHZ CMOS SMD
CPPC7L-A5BR-66.0TS Cardinal晶振 FIPO™ CPP OSC XO 66.000MHZ CMOS SMD
CPPC7L-A5BR-8.192TS Cardinal晶振 FIPO™ CPP OSC XO 8.192MHZ CMOS SMD
CPPC7L-B6-40.0TS Cardinal晶振 FIPO™ CPP OSC XO 40.000MHZ CMOS SMD
CPPC7-A7BR-180.0TS Cardinal晶振 FIPO™ CPP OSC XO 180.000MHZ CMOS SMD
CPPC7L-A7BP-63.0TS Cardinal晶振 FIPO™ CPP OSC XO 63.000MHZ CMOS SMD
CPPC7L-A5BR-66.0PD Cardinal晶振 FIPO™ CPP OSC XO 66.000MHZ CMOS SMD
CPPC7L-A7BP-11.0592TS Cardinal晶振 FIPO™ CPP OSC XO 11.0592MHZ CMOS SMD
CPPC7L-A5B6-11.059TS Cardinal晶振 FIPO™ CPP OSC XO 11.0592MHZ CMOS SMD
CPPC7L-A7BR-30.0TS Cardinal晶振 FIPO™ CPP OSC XO 30.000MHZ CMOS SMD
CPPC7L-A7B6-130.0TS Cardinal晶振 FIPO™ CPP OSC XO 130.000MHZ CMOS SMD
CPPC7L-A5B6-18.432TS Cardinal晶振 FIPO™ CPP OSC XO 18.432MHZ CMOS SMD
CPPC7L-A5B6-22.1184TS Cardinal晶振 FIPO™ CPP OSC XO 22.1184MHZ CMOS SMD
CPPC7-A7BP-28.0TS Cardinal晶振 FIPO™ CPP OSC XO 28.000MHZ CMOS SMD
CPPC7L-A7B6-16.0PD Cardinal晶振 FIPO™ CPP OSC XO 16.000MHZ CMOS SMD
CPPC7L-A5BP-100.0PD Cardinal晶振 FIPO™ CPP OSC XO 100.000MHZ CMOS SMD
CPPC7L-A5BP-100.0TS Cardinal晶振 FIPO™ CPP OSC XO 100.000MHZ CMOS SMD
CPPC7L-A5BP-2.048TS Cardinal晶振 FIPO™ CPP OSC XO 2.048MHZ CMOS SMD
CPPC7L-A5BP-25.0TS Cardinal晶振 FIPO™ CPP OSC XO 25.000MHZ CMOS SMD
CPPC7L-A7BP-12.0TS Cardinal晶振 FIPO™ CPP OSC XO 12.000MHZ CMOS SMD
CPPC7L-A5BP-25.1658TS Cardinal晶振 FIPO™ CPP OSC XO 25.1658MHZ CMOS SMD
CPPC7L-A5BP-31.25TS Cardinal晶振 FIPO™ CPP OSC XO 31.25MHZ CMOS SMD
CPPC7L-A7BR-32.768TS Cardinal晶振 FIPO™ CPP OSC XO 32.768MHZ CMOS SMD
CPPC7-A7BR-200.0TS Cardinal晶振 FIPO™ CPP OSC XO 200.000MHZ CMOS SMD
CPPC7L-A5BP-60.0TS Cardinal晶振 FIPO™ CPP OSC XO 60.000MHZ CMOS SMD
CPPC7L-A5BP-62.5TS Cardinal晶振 FIPO™ CPP OSC XO 62.50MHZ CMOS SMD
CPPC7L-A7BP-125.0TS Cardinal晶振 FIPO™ CPP OSC XO 125.000MHZ CMOS SMD
CPPC7L-A5BP-66.0TS Cardinal晶振 FIPO™ CPP OSC XO 66.000MHZ CMOS SMD
CPPC7L-A5BR-16.896TS Cardinal晶振 FIPO™ CPP OSC XO 16.896MHZ CMOS SMD
CPPC7L-A7BR-33.3333TS Cardinal晶振 FIPO™ CPP OSC XO 33.3333MHZ CMOS SMD
CPPC7L-A5BR-24.4196TS Cardinal晶振 FIPO™ CPP OSC XO 24.4196MHZ CMOS SMD
CPPC7-A7BR-210.0TS Cardinal晶振 FIPO™ CPP OSC XO 210.000MHZ CMOS SMD
