村田陶瓷谐振器振动模式

2019-05-28 14:03:30

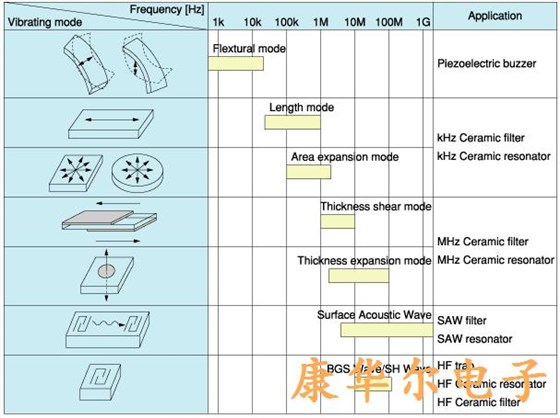

压电元件是使用压电陶瓷的机械共振的谐振器.振动行为(模式)根据共振频率而变化.谐振频率和振动模式之间的关系可以总结在下表中.

1

振动模式

不同的振动模式具有以下特征:

1.Flextural振动

弯曲方向的振动.

2.长度振动

长度振动使薄板膨胀或收缩.

3.面积膨胀振动

薄板或圆盘表面上的区域膨胀振动.

4.厚度剪切振动

薄板表面上的厚度剪切振动(当电场垂直于极化方向时).

5.厚度膨胀振动

薄板厚度方向的振动.

6.表面声波(瑞利波)

弹性波在板表面上传递能量并以指数方式减少板厚方向上的能量.

7.BGS波

原则上,能量输送行为与上述相同.表面声波与BGS波之间最显着的差异是表面波以纵波和横波传递能量,而BGS波仅通过横波传递能量.

“BGSwave”以Bleustein,Gulyaev和Shimizu的首字母命名,他们大约在同一时间(1968年左右)发现了这一波.

通常,振荡电路分为以下三类:

正面反馈

负阻力

传输时间或相位延迟

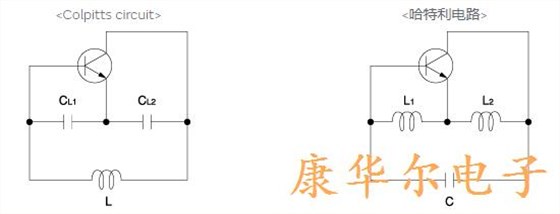

上述电路中,CERALOCK®,石英晶体单元和LC电路使用第一种方法.Colpitts电路和Hartley电路是LC正反馈和调谐反键合振荡电路的典型例子,见下文.

2

上述电路使用最基本的晶体管作为放大器.Colpitts和Hartley电路的振荡频率分别与由L,CL1和CL2组成的电路的谐振频率和由L1和L2组成的电路的谐振频率大致相同.这些电路的振荡频率由以下公式单独表示:

3

要使用CERALOCK®在LC电路中,代替与CERALOCKLC电路的“L”®通过利用“FR”和之间的电感“FA”.通常,CERALOCK®替换为考毕兹电路的“L”.

下面描述振荡电路的工作原理.在如右图所示的反馈电路中,其振荡条件如下:

4

环路增益

Colpitts电路使用反相放大器(theta1=180°),并在反馈电路中使用“L”和“C”进行进一步反转(θ2=180°).当CERALOCK®在振荡电路中使用时,它是基于相同的工作原理.构建使用CERALOCK考毕兹振荡电路®,使用逆变器的方法是最常见的并且容易获得
