实时时钟模块ECS-RTC-3225-5609-TR适用于6G网络应用晶振

2023-06-26 18:45:43

实时时钟简介

在ECS Inc. International,我们提供电子行业最广泛的产品。我们的产品组合包括音叉手表晶体、石英晶体、振荡器、VCXOs、TCXOs、OCXOs、实时时钟振荡器(RTC)和微型屏蔽功率电感。ECS公司是频率控制和电源管理产品领域公认的行业领导者。我们的产品广泛应用于物联网、可穿戴设备、消费产品、汽车电子和医疗产品。实时时钟模块ECS-RTC-3225-5609-TR适用于6G网络应用晶振

什么是实时时钟?

实时时钟(RTC)是一种数字时钟,其主要功能是即使在电源关闭或设备处于低功耗模式时也能准确跟踪时间。RTC由控制器、振荡器和嵌入式石英晶体谐振器组成。它们被设计为一体式器件,提供比分立器件更好的性能,简化新设计中的集成,并加快上市时间。

RTC的功能称为寄存器。寄存器数据被编程写入RAM存储器。寄存器会定期更新,即使在正常RTC操作期间也是如此。RTC设计还包括电池供电的电源开关功能或另一个低功率备用电源。这样,即使设备进入睡眠模式或主电源断电,RTC也能保持精确和连续的时间计数。它还减少了用户在每次器件电源循环时重置时间和日期的需要。

RTC用于各种应用,在精确跟踪当前时间的同时,还提供报警、定时器和中断功能,并有助于降低功耗。

RTC如今是如何使用的

当今的许多产品都是由电池供电的,并且很少或根本没有电池更换或充电电源。由于缺乏电源,让所有系统和传感器功能持续运行会很快耗尽这些设备的电池。解决方案是定期间歇激活产品,以大大延长电池的寿命。使用RTC允许设计人员在不需要任务时关断高电流微控制器,从而显著节省功耗。当微控制器处于深度睡眠或低功耗模式时,RTCs内部时钟和电路将保持运行,以保持精确的计时和报警功能。在此模式下,电流消耗将低至0.5uA。

实时时钟(RTC)模块解决了电流消耗问题,当不需要其它任务时,它总是保持开启,并且是电流使用最低的器件。即使RTC不用作节能器件,持续计时功能对于当今电子、医疗设备和工业产品的正常运行也至关重要,因为节能和备用计时非常重要。

ECS Inc. RTC模块概述

ECS Inc. International的ECS-RTC-3225-5609和ECS-RTC-3225-5699HS振荡器是小尺寸I2C总线接口实时时钟,具有低功耗和嵌入式32.768 kHz TCXO。精确的温度传感器和温度补偿电路确保时钟精度。它们支持专门的日历和定时器功能,是便携式和小型电子设备的理想选择。实时时钟模块为外设提供可选的输出频率(32.768 kHz、1024 Hz、1 Hz)和使能/禁用的单通道CMOS输出。

ECS-RTC-3225-5609和ECS-RTC-3225-5609实时时钟使用精密石英谐振器驱动微控制器来控制基于时间的功能。这些实时时钟模块允许工程师灵活应对现代设计挑战。我们的互联世界需要具备更高性能和更低功耗的互操作性。

实时时钟模块通过将整个集成电路设计成小形状因数封装来节省空间、时间和金钱。这使得工程师可以减少器件数量,并最小化尺寸。由于实时时钟是在工厂校准的,因此在设计阶段不需要额外的振荡器调整,在运行期间也不需要调谐。

实时时钟模块ECS-RTC-3225-5609-TR适用于6G网络应用晶振

ECS公司RTC模块的尺寸和接口

为了最大限度地减少对系统主板的影响,ECS-RTC-3225-5609和-5699HS有源晶体均采用3.2毫米x 2.5毫米x 1.0毫米的封装。

一个我2c接口是一种简单的双向双线同步串行总线。I2C总线通过串行时钟线(SCL)引脚5和串行数据线输入/输出(SDA)引脚7支持双向通信。我2c总线设备可以定义为“主设备”和“从设备”。ECS RTC模块只能用作从模块。我2总线接口支持单字节读/写操作以及多字节增量访问。

ECS公司RTC模块的稳定性

稳定性与RTC中嵌入的32.768kHz晶体和振荡器的性能有关。其性能可能会因温度变化或老化影响而降低。由于ECS-RTC-3225-5609和ECS-RTC-3225-5699HS是密封的,具有集成的晶体谐振器和RTC电路,它们将温度、压力和湿度对模块性能的影响降至最低。

  • 工作温度范围:-40℃至+85℃
  • 温度范围内的稳定性:
    • ECS-RTC-3225-5609
      • < ±5ppm @ -20ºC ~ +70ºC
      • < ±20ppm @ -40ºC ~ +85ºC
    • ECS-RTC-3225-5699HS
      • < ±5ppm @ -40ºC ~ +85ºC

RTC中断和变化

RTC可以产生各种类型的中断(引脚10)。在操作期间,RTC可以被编程为发出警报或触发标志,以提供完整的时钟和日历。当RTC在备用电源上运行时(Vbat电源状态),这些中断功能处于活动状态。对于每一次中断发生和变化,RTC将创建一个事件的数字时间戳,以检查一致性。

RTC中断的示例包括定期时间更新、计时器的定期倒计时、低电压检测器、自动电源切换、上电复位和警报。报警基于寄存器中的时序设置。产生一个报警中断,然后时间与设置寄存器匹配,然后/INT引脚10变为低电平并触发报警中断。这对于用于事件已经发生的通知的倒计时定时器来说是相同的。

实时时钟模块ECS-RTC-3225-5609-TR适用于6G网络应用晶振

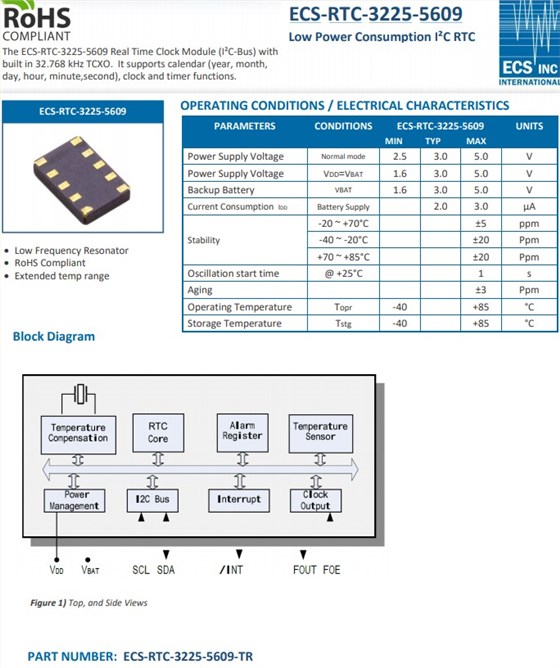

ECS-RTC-3225-5609

ECS公司的RTC模块需要校准吗?

ECS-RTC-3225-5609或ECS-RTC-3225-5699HS无需用户校准,因为它们在制造过程中使用高度精确的定时参考单元进行了精确校准。由于器件经过校准,所有与时序、测量和数字化温度值相关的误差都包含在规格中。

潜在的RTC电源和备用电源

在正常运行期间,RTC通常由主系统电源供电。然而,RTC需要一个专用的备用电源来不间断地准确跟踪时间,并在断电后保持计时。ECS Inc. ECS-RTC-3225-5609和ECS-RTC-3225-5699HS设计用于检测低电平或缺失的主电源电压,并将自动切换到电池或辅助电源来维持内部时钟。它将继续使用备用电源,直到主系统电源恢复或电池重新充电。

最常见的备用电源是硬币电池或充电电池。其他选项是MLCC或超级电容器。电力也可以从附近的另一个来源获得。



ECS Inc .是频率控制和电源管理产品领域公认的行业领导者,其中之一是实时时钟(RTC)。实时时钟是一种数字时钟,其主要功能是保持准确的时间跟踪,即使设备的电源被切断或进入低功耗模式。RTC由控制器、振荡器和嵌入式石英晶体谐振器组成。这些一体化设备旨在超越分立元件,简化新设计中的集成,并加快上市时间。
我们的实时时钟电压范围为+1.6至5.0 V,采用3.2 mm x 3.2 mm x 1.0 mm封装,内置32.768 kHz TCXO。所列RTC的功耗低至0.5μA(典型值。)和高达3 PPM的频率稳定性选项。阅读我们的技术指南,了解更多关于实时时钟的信息什么是实时时钟?“在下面找到最适合您的应用的实时时钟。

实时时钟模块ECS-RTC-3225-5609-TR适用于6G网络应用晶振

实时时钟非常适合以下应用:
物联网(IoT),如GPS系统和智能家居技术
智能手表等可穿戴技术
消费品
汽车电子
医疗产品应用
