Rakon同步以太网

2023-09-09 16:52:20

Rakon同步以太网

以太网是家庭和企业中无处不在的计算机网络通信平台。简单, 性能和成本效益也使以太网技术成为传输网络的可行选择。有 使以太网技术适应电信级高可靠性管理网络的挑战。固有的异步 以太网的本质主要在于承载实时语音或视频数据等对时间敏感的流量。


Rakon瑞康晶振TCXOs、基于Mercury/+TM ASIC的OCXO和传统分立OCXO非常适合在同步以太网中使用 应用程序。它们支持同步以太网的ITU-T G.8262标准。


从异步到同步

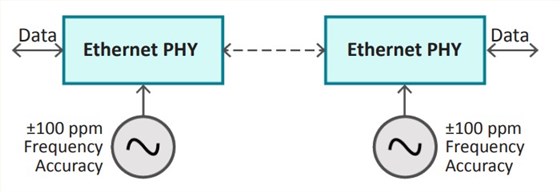

传统上,以太网节点异步运行 以定义的100ppm精度额定频率。因此,大部分的交通运输以太网传输本质上是异步的和“突发的”。 不需要严格意义上的同步,因为通过的交通的性质。该收发器 缓冲区用于处理意外的变化 数据流。此外,协议层实现了流程 使用“暂停帧”进行控制,暂停传输 一段特定的时间。


Rakon同步以太网


随着以太网开始传送实时语音和视频,流量模式变了。这种服务要求恒定的比特率 或者可变比特率但连续的业务,网络中从源到目的地的所有节点 相同的平均频率。定时和同步 应用于传统电路交换的技术 网络也变得与以太网相关。 基于以太网的设备支持 同步定时被称为同步以太网 (同步)网络。


物理层中的同步时钟

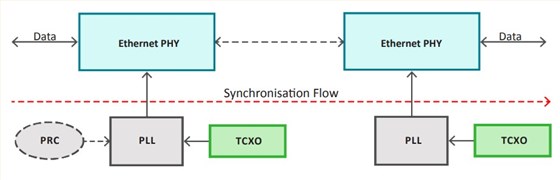

G.8261描述了包括同步以太网在内的同步链。主参考时钟(PRC)可追踪参考 被引入到链路中,时钟驱动物理层,在网络中传输同步。在接收端 节点中,物理层提取时钟,并根据G.8262的要求过滤和调节时钟 同步以太网设备时钟(EEC)规范。G.8264定义了以太网同步消息通道(ESMC) 为了支持物理层时钟传输


Rakon同步以太网1



同步以太网要求

G.8262定义了时钟的选项1和选项2,分别针对2.048M接口和1.544M接口进行了优化。循环 为选项1时钟定义的滤波器带宽为1Hz至10Hz。选项2时钟所需的环路滤波器带宽为0.1Hz 因此,所用TCXO石英晶体振荡器的短期稳定性对于实现随温度变化的漂移产生是很重要的 变异效果。

抖动顺从性在系统接口输出端进行测试,是系统中使用的PLL和振荡器的函数。 因此,低抖动振荡器在同步以太网实施中非常重要。


Rakon振荡器解决方案

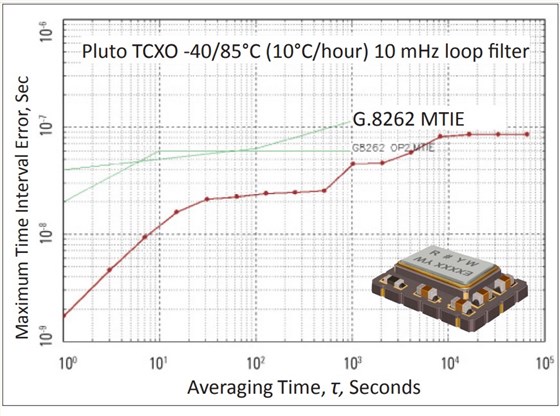

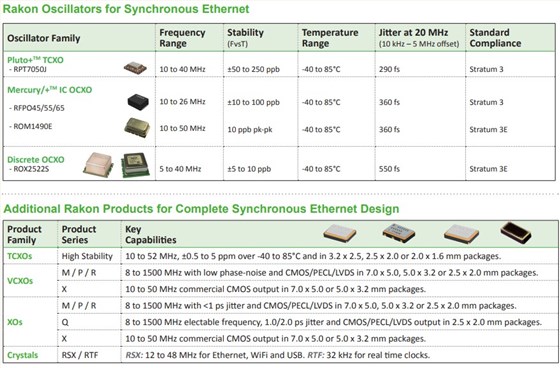

Rakon提供符合G.8262标准的同步TCXOs 以太网应用。在广泛的时域性能之后 通过对各种频率时钟的分析,开发出了一系列适用于G.8262的超稳定TCXOs,并通过了测试。

Rakon的TCXO系列具有出色的短期稳定性 和超低抖动性能。所需的应用程序 为了支持更极端或更好的温度环境 保持性能可能会使用Rakon的更紧密的稳定性OCXO有源晶振解决方案。

Rakon的TCXOs经过测试并用于参考解决方案 业界领先的G.8262同步解决方案和 物理。


Rakon同步以太网2


Rakon同步以太网3
