KDS进口晶振,DSV321SV超小型振荡器,1XVD051993VB有源晶体,KDS晶振集团所生产的石英无源晶振、SPXO振荡器,温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)完全符
ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架:
建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响;
持续改进——持续改进环境绩效和环境管理体系的承诺;
减少污染,节能降耗——污染预防的承诺;
依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;
“减少污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
KDS进口晶振,DSV321SV超小型振荡器,1XVD051993VB有源晶体,KDS振荡器,跟普通的KDS石英晶体谐振器,两者有一定的区别,晶体振荡器是在压电石英晶片两边施加机械压力,在压电石英晶片的放心产生电场,这样的现象为压电效应,普通石英晶振一般应用范围就一般的电子数码产品.

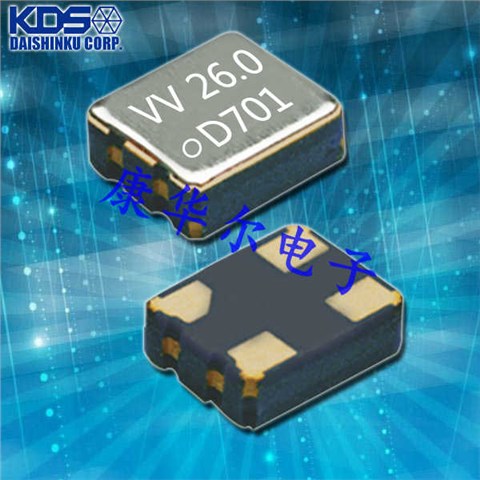

KDS进口晶振,DSV321SV超小型振荡器,1XVD051993VB有源晶体,型号DSV321SV,频率51.993652MHZ,电压3.3V,精度50ppm,压控晶振(VCXO),压控石英晶体振荡器基本解决方案,PECL输出,输出频率60MHz到200MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.
KDS进口晶振,DSV321SV超小型振荡器,1XVD051993VB有源晶体,石英晶振真空退火技术:日本进口晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

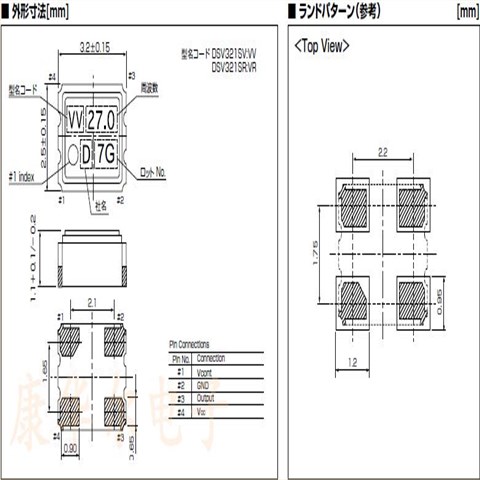

項目 | 型名 | 記号 | DSV321SV | DSV321SR | ||||||||||||
出力周波数範囲 | fo | 51.993652MHZ | ||||||||||||||
電源電圧 | VCC | +2.8V±0.28V | +3.3V±0.33V | +1.8V±0.18V | ||||||||||||
周波数制御電圧 | Vcont | +1.4±1.4V | +1.65±1.65V | +0.9±0.9V | ||||||||||||
保存温度範囲 | T_stg | −40~+85℃ | ||||||||||||||
動作温度範囲 | T_use | −10~+70℃ /−30~+85℃ | ||||||||||||||
周波数許容偏差(常温偏差含む) | f_tol | ±40×10−6max. | ||||||||||||||
周波数可変範囲 | f_cont | ±125×10−6min./±100×10−6min.[PositiveSlope] | ±100×10−6min.[PositiveSlope] | |||||||||||||
消費電流 | ICC |
3mAmax.(13.5≦fo≦40MHz) 5mAmax.(40<fo≦54MHz) [NoLoad] |
5mAmax.(6.75≦fo≦40MHz) 8mAmax.(40<fo≦54MHz) 12mAmax.(54<fo≦90MHz) [NoLoad] |
2mAmax.(13.5≦fo≦36MHz) 3mAmax.(36<fo≦54MHz) [NoLoad] |
||||||||||||
出力負荷 | L_CMOS | 15pF | ||||||||||||||
波形シンメトリ | SYM | 40~60% [50% VCCLevel] | ||||||||||||||
0レベル電圧 | VOL | VCC×0.1max. | ||||||||||||||
1レベル電圧 | VOH | VCC×0.9min. | ||||||||||||||
立上り時間 立下り時間 |
tr,tf |
10ns max.(13.5 ≦fo≦40MHz) 6ns max.(40<fo≦54MHz) [10~90% VCCLevel] |
10nsmax.(6.75≦fo≦40MHz) 6nsmax.(40<fo≦54MHz) |
10ns max.(13.5≦fo≦40MHz) 6ns max.(40<fo≦54MHz) [10~90% VCCLevel] |
||||||||||||
ピリオドジッタ(1) | tRMS | 2.4pstyp.(σ) | 3.5pstyp.(σ) | |||||||||||||
tp-p | 22pstyp.(Peaktopeak) | 32pstyp.(Peaktopeak) | ||||||||||||||
トータルジッタ(1) | tTL | 33pstyp.[tDJ+n*tRJn=14.1(BER=1*10-12)(2)] | 49pstyp.[tDJ+n*tRJn=14.1BER=1*10-12)(2)] | |||||||||||||
位相ジッタ | tpj |
1ps max. (10≦fo<40MHz,fo offset:12kHz?5MHz、 fo≧40MHz,fo offset:12kHz~20MHz)) |
1.5ps max. (fo<40MHz,fo offset:12kHz?5MHz、 fo≧40MHz,fo offset:12kHz~20MHz) |
|||||||||||||
梱包単位 | − | 2000pcs./reel(φ180) |
不建议从中间电位和/或极快速通电,否则会导致高品质石英晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD石英晶振产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.KDS进口晶振,DSV321SV超小型振荡器,1XVD051993VB有源晶体.
撞击
虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.
