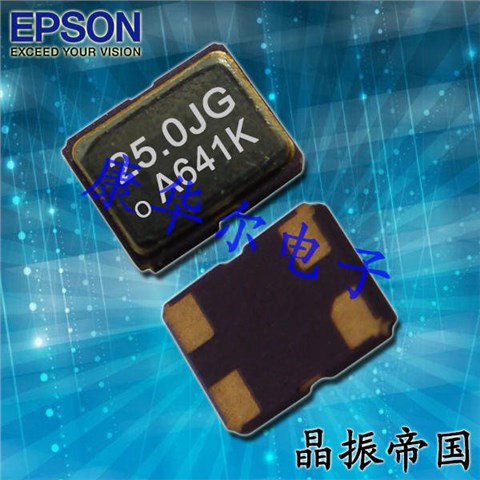

爱普生晶振,SG3225CAN晶振,日本进口有源晶体.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.
晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1,防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型,超薄型石英晶振必须攻克的关键技术之一.
自然保护和环境保护对爱普生晶振公司非常重要.只有在一个稳定的环境下,我们才能在长期内继续开展业务活动.遵守国家标准和规定.对电池的运输,储存和处置的相关标准和程序进行跟踪.同样的规定也适用于废物管理,化学品和其他有害物质的处理和处置,排放和废水处理.
|
爱普生晶振规格 |
单位 |
SG3225CAN晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
4~72MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-20°C～+70°C,-40°C～+85°C, -40°C～+105°C, |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW～100μW |
|
频率公差 |
f_— l
|
±25ppm,±50ppm |
+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
|
频率温度特征 |
f_tem |
25× 10-6/50× 10-6 |
超出标准的规格请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
卤化合物
请勿在卤素气体环境下使用产品.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏产品,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
激励功率
在晶体单元上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率.
负极电阻
除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.
负载电容
振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.
晶体振荡器和实时时钟模块
所有晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
