6GWIFI专用的瑞斯克温补晶振编码CVT25-33.600

2023-06-21 10:48:17

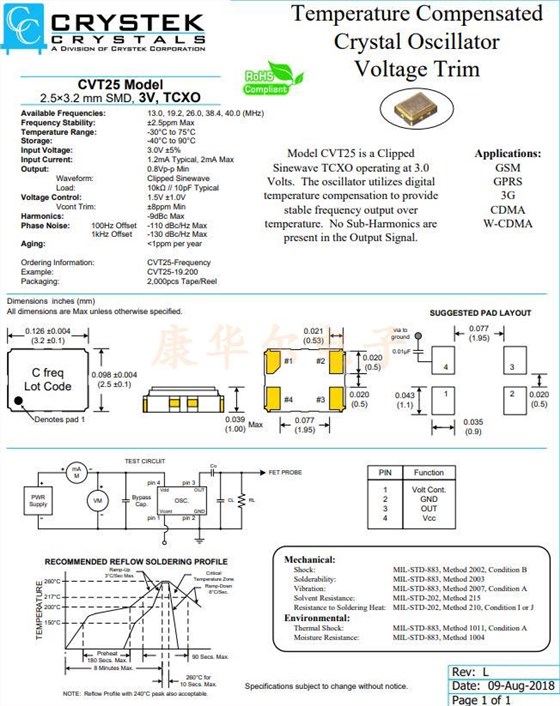

6GWIFI专用的瑞斯克温补晶振编码CVT25-33.600,CRYSTEK公司是一家拥有极其丰富晶振经验的元器件制造商,主要向广泛应用市场提供性价比,出色性能,品质过硬的产品,主流温补晶振编码CVT25-33.600是一款3225mm贴片型的有源贴片晶振,采用先进的生产技术制作而成,符合国家认证标准,产品特点:型号CVT25是一个剪切正弦波TCXO工作在3.0伏特。振荡器利用数字温度补偿提供稳定的频率输出。输出信号中没有子谐波。产品适合用于GSM,GPRS,3G CDMA ,W-CDMA,6GWIFI等产品.

CVT25 1

温度补偿晶体振荡器(tcxo)在今天被广泛使用无线通信系统。它们已经成为一个至关重要的组成部分移动电话和不断发展的无线PDA行业。高端TCXOs也是一个重要的组成部分,用于电信等行业。两者的主要区别是TCXO和一个简单的晶体振荡器,TCXO是否包含额外的内容校正(补偿)电路晶体的频率与温度特性。图1描述了简单的说明如何水晶是纠正。附加补偿电路分为三个部分主要分类:数字、模拟或模拟/数字组合。理解差异数字和模拟之间的补偿是重要的,因为他们在一些案例是不可互换的。6GWIFI专用的瑞斯克温补晶振编码CVT25-33.600.

未补偿频率图1所示的是典型at切割石英晶体的稳定性。它实际上是一组曲线,主要由晶体毛坯切割的角度决定。这些曲线沿着三次方程的形式为:

商用tcxo可从+/-1.5ppm至+/-5ppm频率稳定性在-40ºC至+85ºC范围内,具有最稳定的稳定性标准规格为+/-2.5ppm以上,-30℃~+75℃。频率稳定性,在0ºC至+70ºC范围内低于+/-1.5ppm是难以实现进入高性能类别。商用tcxo通常成本较低比8美元,同时高性能tcxo通常是15美元或更多。
商用TCXOs可以制造成非常小的封装,例如5x3.2x1.5mm毫米甚至3.2x2.5x1mm毫米 更小的尺寸即将出现。这些微型SPXO振荡器都是基于ASIC的大批量制造。由于所使用的特定ASIC、不能提供任何除频率外的定制在家庭的范围内。此外,所有这些小型TCXOs实际上都是VCTCXOs,也就是说,它们提供了用于电气调谐或偏差的引脚。

原厂代码 品牌 型号 类型 频率 频率稳定度 工作温度
CVXO-018TX-50-27 CRYSTEK晶振 CVXO-018T VCXO 27MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-4.096 CRYSTEK晶振 CVXO-018T VCXO 4.096MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-8 CRYSTEK晶振 CVXO-018T VCXO 8MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-8.192 CRYSTEK晶振 CVXO-018T VCXO 8.192MHz ±50ppm -40°C ~ 85°C
CVXO-016TX-50-34.368 CRYSTEK晶振 CVXO-016T VCXO 34.368MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-32 CRYSTEK晶振 CVXO-018T VCXO 32MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-32.768 CRYSTEK晶振 CVXO-018T VCXO 32.768MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-34.56 CRYSTEK晶振 CVXO-018T VCXO 34.56MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-35.328 CRYSTEK晶振 CVXO-018T VCXO 35.328MHz ±50ppm -40°C ~ 85°C
CVT25-38.400 CRYSTEK振荡器 CVT25 TCXO 38.4MHz ±2.5ppm -30°C ~ 75°C
CVXO-016TX-50-35.328 CRYSTEK振荡器 CVXO-016T VCXO 35.328MHz ±50ppm -40°C ~ 85°C
CVXO-016TX-50-44.736 CRYSTEK振荡器 CVXO-016T VCXO 44.736MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-38.88 CRYSTEK振荡器 CVXO-018T VCXO 38.88MHz ±50ppm -40°C ~ 85°C
CVXO-018TX-50-44.736 CRYSTEK振荡器 CVXO-018T VCXO 44.736MHz ±50ppm -40°C ~ 85°C
CVT25-13.000 CRYSTEK振荡器 CVT25 TCXO 13MHz ±2.5ppm -30°C ~ 75°C
CVT25-19.200 CRYSTEK振荡器 CVT25 TCXO 19.2MHz ±2.5ppm -30°C ~ 75°C
CVT25-26.000 瑞斯克温补晶振 CVT25 TCXO 26MHz ±2.5ppm -30°C ~ 75°C
CVT25-33.600 CRYSTEK振荡器 CVT25 TCXO 33.6MHz ±2.5ppm -30°C ~ 75°C
CVXO-018TX-25-10.0 CRYSTEK振荡器 CVXO-018T VCXO 10MHz ±25ppm -40°C ~ 85°C
CVXO-018TX-50-51.84 CRYSTEK振荡器 CVXO-018T VCXO 51.84MHz ±50ppm -40°C ~ 85°C
CVPD-037X-100 CRYSTEK振荡器 CVPD-037X VCXO 100MHz - -40°C ~ 85°C
CVHD-950-50.000 CRYSTEK振荡器 CVHD-950 VCXO 50MHz - 0°C ~ 70°C
CVHD-950-60.000 CRYSTEK振荡器 CVHD-950 VCXO 60MHz - 0°C ~ 70°C
601964 CRYSTEK振荡器 - VCXO 100MHz ±20ppm 0°C ~ 70°C
602019 CRYSTEK振荡器 - VCXO 80MHz ±20ppm 0°C ~ 70°C
CVHD-950-74.250 CRYSTEK振荡器 CVHD-950 VCXO 74.25MHz - 0°C ~ 70°C
CVHD-950-74.175800 CRYSTEK振荡器 CVHD-950 VCXO 74.1758MHz - 0°C ~ 70°C
CVHD-950-70.000 CRYSTEK振荡器 CVHD-950 VCXO 70MHz - 0°C ~ 70°C
602017 CRYSTEK振荡器 - VCXO 122.88MHz ±20ppm 0°C ~ 70°C
CVPD-037X-122.88 CRYSTEK振荡器 CVPD-037X VCXO 122.88MHz - -40°C ~ 85°C
CVPD-034-50-77.76 CRYSTEK振荡器 CVPD-034 VCXO 77.76MHz - 0°C ~ 70°C
CVPD-034X-50-77.76 CRYSTEK振荡器 CVPD-034 VCXO 77.76MHz - -40°C ~ 85°C
CVPD-920-61.440 CRYSTEK振荡器 CVPD-920 VCXO 61.44MHz - 0°C ~ 70°C
CVPD-920-74.1758 CRYSTEK振荡器 CVPD-920 VCXO 74.1758MHz - 0°C ~ 70°C
CVPD-920-74.250 CRYSTEK振荡器 CVPD-920 VCXO 74.25MHz - 0°C ~ 70°C
CVPD-920-80 CRYSTEK振荡器 CVPD-920 VCXO 80MHz - 0°C ~ 70°C
CVPD-037X-156.250 CRYSTEK振荡器 CVPD-037X VCXO 156.25MHz - -40°C ~ 85°C
CVPD-034-50-156.25 CRYSTEK振荡器 CVPD-034 VCXO 156.25MHz - 0°C ~ 70°C
CVPD-920-100 CRYSTEK振荡器 CVPD-920 VCXO 100MHz - 0°C ~ 70°C
CVPD-034X-50-155.52 CRYSTEK振荡器 CVPD-034 VCXO 155.52MHz - -40°C ~ 85°C
CVPD-034X-50-156.25 CRYSTEK振荡器 CVPD-034 VCXO 156.25MHz - -40°C ~ 85°C
CVPD-034-50-161.1328 CRYSTEK振荡器 CVPD-034 VCXO 161.1328MHz - 0°C ~ 70°C
CVPD-034X-50-166.6286 CRYSTEK振荡器 CVPD-034 VCXO 166.6286MHz - -40°C ~ 85°C
CVPD-034X-50-167.3316 CRYSTEK振荡器 CVPD-034 VCXO 167.3316MHz - -40°C ~ 85°C
CVPD-914X-50-77.76 CRYSTEK振荡器 CVPD-914 VCXO 77.76MHz - -40°C ~ 85°C
CVPD-034X-50-161.1328 CRYSTEK振荡器 CVPD-034 VCXO 161.1328MHz - -40°C ~ 85°C
CVPD-914X-50-155.52 CRYSTEK振荡器 CVPD-914 VCXO 155.52MHz - -40°C ~ 85°C
CVPD-914X-50-156.25 CRYSTEK振荡器 CVPD-914 VCXO 156.25MHz - -40°C ~ 85°C
CVPD-914X-50-161.1328 CRYSTEK振荡器 CVPD-914 VCXO 161.1328MHz - -40°C ~ 85°C
CVPD-914X-50-166.6286 CRYSTEK振荡器 CVPD-914 VCXO 166.6286MHz - -40°C ~ 85°C
CVPD-914X-50-167.3316 CRYSTEK振荡器 CVPD-914 VCXO 167.3316MHz - -40°C ~ 85°C
CVHD-952-148.3516 CRYSTEK振荡器 CVHD-952 VCXO 148.3516MHz - 0°C ~ 70°C
CVPD-940-74.1758 CRYSTEK振荡器 CVPD-940 VCXO 74.1758MHz - 0°C ~ 70°C
CVPD-940-74.250 CRYSTEK振荡器 CVPD-940 VCXO 74.25MHz - 0°C ~ 70°C
CVPD-970X-625 CRYSTEK振荡器 CVPD-970 VCXO 625MHz ±25ppm -40°C ~ 85°C
CVPD-940X-156.25 CRYSTEK振荡器 CVPD-940 VCXO 156.25MHz - -40°C ~ 85°C
CVPD-940X-161.1328 CRYSTEK振荡器 CVPD-940 VCXO 161.1328MHz - -40°C ~ 85°C
CVPD-940X-166.6286 CRYSTEK振荡器 CVPD-940 VCXO 166.6286MHz - -40°C ~ 85°C
这些上的输出波形选项小型TCXOs仅限于限幅正弦或仅正弦波。如果你需要 例如,HCMOS,它是可用的只有在大包装上。所有产品均提供高性能TCXOs 流行的波形选项 (正弦波、HCMOS、LVPECL等。). 削波正弦波形有一个 与其他波形相比的主要优势:电流消耗。限幅正弦的典型电流消耗最大为2mA 在+3V时。内部限幅正弦驱动器只是来源于 双极晶体管。这意味着振荡器看到的负载必须是高阻抗;通常它需要一个10K欧姆负载。限幅正弦驱动器非常适合直接驱动PLL ICs,提供低电流解决方案。 有四种数字实现(和一种基本模拟)类型。这些如下所示:



TCXO-温度 补偿晶体振荡器(参见图2)
ADTcxo–模拟数字温度补偿晶体振荡器(参见图3例外情况是DAC和逻辑被一个三次函数所取代和模拟放大器)
DTCXO–数字温度补偿晶体振荡器(参见图3)
MCXO–微处理器补偿晶体振荡器(参见图4)
DCXO–数字控制晶体振荡器
图3中的ADTCXO是现在手机行业使用的型号,有5x3.2x1.5毫米的尺寸而且更小。这些振荡器/有源晶振也是由于其尺寸小和低,被设计在所有类型的设备中成本。但是,设计师要注意:随着 图3的DTCXO版本和其他数字实现,阶段将会发生碰撞(突然的相变)当振荡器进行校正时因为它感应到了温度改变。ADTCXO版本的图3没有相位跳变因为它的模拟后端。
确定振荡器是否具有相位命中或频率阶跃可能不在频率与温度曲线中很容易看到。对频率和温度求一阶导数数据有助于揭示相位命中。 查看相位命中的另一种方法是使用TCXO设置一个测试作为相位的参考频率锁定环路(PLL),然后监控相位检测器上的错误电压 TCXO温度上升。
一个大的相位击中可以解锁许多通信链接,如果它不能全神贯注。因此,尽职调查必须由设计师预先完成考虑使用数字实现的振荡器.
数字控制晶体此处未显示振荡器(DCXO)因为它可以用许多不同的方式实现。 将DCXO定义为任何晶体振荡器的频率晶体由设备的校正主机微处理器。更正情报可能如下:
1)水晶的频率。与温度的关系曲线
2)来自外部源的定时(即,小区站可以传递定时给PDA或手机)
3)来自an的参考频率外部或内部来源
DCXO的设计者可能不想要达到一个好的稳定TCXO。例如,他或她可能满足于将+/-25ppm晶体补偿/校正到+/-5ppm而不增加支架的成本
TCXO的另一个优点是使用主微处理器来执行校正是可以暂停的传输时的更新,以及可能在接收时。
表1总结了不同版本的TCXOs以及simple用于比较的时钟(XO)和VCXOs。
