1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备，型号DSX221SH，尺寸2520mm,26MHZ ,负载7PF，水晶振动子，KDS晶振,日本进口晶振,小尺寸晶振,26M晶振,石英晶体谐振器，SMD石英晶振，通信设备晶振、近距离无线模块专用晶振、小型设备晶振，多媒体设备晶振，车载应用晶振，产业机器晶振，1ZN324000AC0B晶振。
音叉谐振器产品主要应用领域包含DVC、DSC、PC等小型设备，多媒体设备等车载用途(兼容AEC-Q200)，还可以应用产业机器，电子产品等领域.1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备

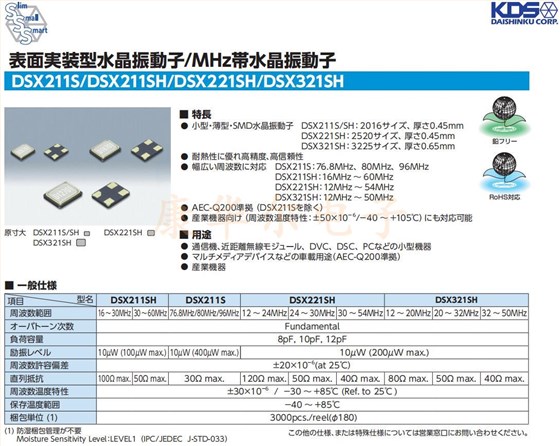

1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备 参数表
| 型名 | DSX221SH | ||
|---|---|---|---|
| 周波数範囲 | 12~24MHz | 24~30MHz | 30?54MHz |
| オーバトーン次数 | Fundamental | ||
| 負荷容量 | 8pF, 10pF, 12pF | ||
| 励振レベル | 10μW (200μW max.) | ||
| 周波数許容偏差 | ±20×10-6(at 25℃） | ||
| 直列抵抗 | 120Ω max. | 50Ω max. | 40Ω max. |
| 周波数温度特性 | ±50×10-6/-40?+105℃ (Ref. to 25℃) | ||
| 保存温度範囲 | -40?+105℃ | ||
| 梱包単位（1） | 3000pcs./reel(φ180) | ||

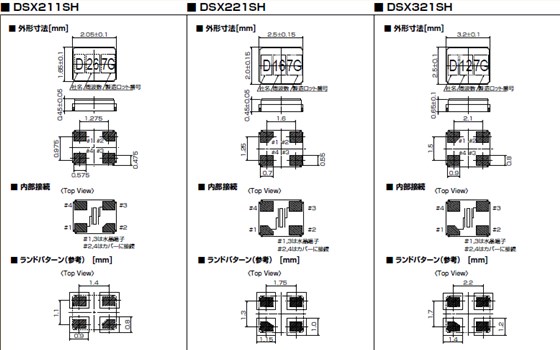

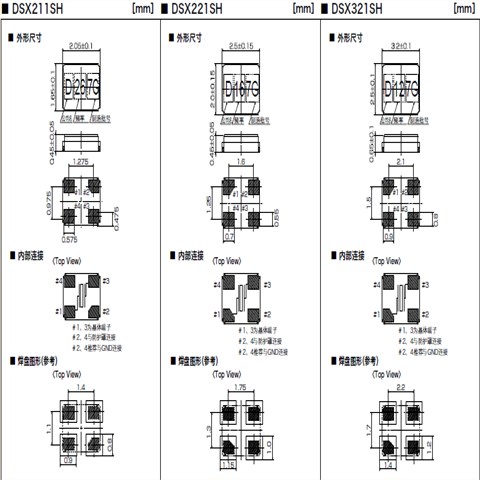

1ZN326000AB0A-DSX221SH-2520mm-26MHZ-多媒体设备 尺寸图

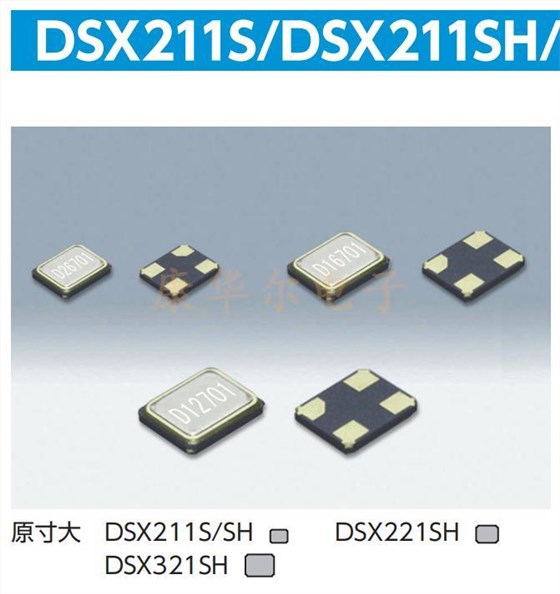

1ZN326000AB0A晶振特长
小型·超薄·SMD水晶振荡器DSX211S/SH: 2016尺寸，厚度0.45mm
DSX221SH: 2520尺寸，厚度0.45mm
DSX321SH: 3225尺寸，厚度0.65mm
●耐热性好，高精度，高可靠性
●支持广泛频率DSX211S: 76.8MHz、80mhz、96mhz·
DSX211SH: 16mhz ~ 60mhz
DSX221SH: 12mhz ~ 54mhz
DSX321SH: 12mhz ~ 50mhz
●兼容AEC-Q200 (DSX211S除外)
●面向工业设备(频率温度特性:±50×10 - 6
/ - 40 ~ +105℃)也能对应
更多相关KDS晶振型号
| 品牌 | 原厂代码 | 型号 | 尺寸 | 频率 | 负载/电压 | 精度 | 温度特性/工作温度 |
| KDS晶振 | 1ZN326000AB0A | DSX221SH | 2520 | 26.000MHZ | 7PF | 10PPM | |
| KDS晶振 | 1XXD16367MAA | DSB211SDN | 2016 | 16.367MHZ | 3.3V | 1.5ppm | |
| KDS晶振 | ZC12456 | DSB211SDN | 2016 | 16.320MHZ | 3.3V | 1.5ppm | |
| KDS晶振 | ZC13727 | DSX221SH | 2520 | 24.000MHZ | 10PF | 30ppm | |
| KDS晶振 | 1XXD24000MBA | DSB211SDN | 2016 | 24.000MHZ | |||
| KDS晶振 | 1XSF022579EH1 | DSO221SHF | 2520 | 22.5792MHZ | 1.8V | 50PPM | 50ppm -20-75 |
| KDS晶振 | 1XSF027000EH6 | DSO221SHF | 2520 | 27.000MHZ | 3.3V | 30PPM | 30ppm -40-85 |
| KDS晶振 | 1XSF033333ARD | DSO221SHF | 2520 | 33.333MHZ | 3.3V | 50PPM | 50ppm -40-105 |
| KDS晶振 | 1XSF024000AR29 | DSO221SHF | 2520 | 24.000MHZ | 0 | 0 | |
| KDS晶振 | 1ZN240000LB0A | DSX221SH | 2520 | 40.000MHZ | 10PF | 5 | |
| KDS晶振 | 1XXD32000PBA | DSB211SDN | 2016 | 32.000MHZ | |||
| KDS晶振 | 1XXD26000MAA | DSB211SDN | 2016 | 26.000MHZ | |||
| KDS晶振 | 1XXD26000JHC | DSB211SDM | 2016 | 26.000MHZ | |||
| KDS晶振 | 1XSF012288EH1 | DSO221SHF | 2520 | 12.288MHZ | |||
| KDS晶振 | 1XXD16367JAA | DSB211SDM | 2016 | 16.367667MHZ | |||
| KDS晶振 | 1XXD16368JBA | DSB211SDM | 2016 | 16.368MHZ | |||
| KDS晶振 | 1XXD16369JDA | DSB211SDM | 2016 | 16.369MHZ | |||
| KDS晶振 | 1XXD26000JMB | DSB211SDM | 2016 | 26.000MHZ | |||
| KDS晶振 | 1XXD26000MBC | DSB211SDN | 2016 | 26.000MHZ | |||
| KDS晶振 | 1XXC52000JBA | DSA211SDM | 2016 | 52.000MHZ | |||
| KDS晶振 | 1XXB52000HAA | DSB221SCM | 2520 | 52.000MHZ | |||
| KDS晶振 | 1ZN324000AC0B | DSX221SH | 2520 | 24.000MHZ | - | - |
