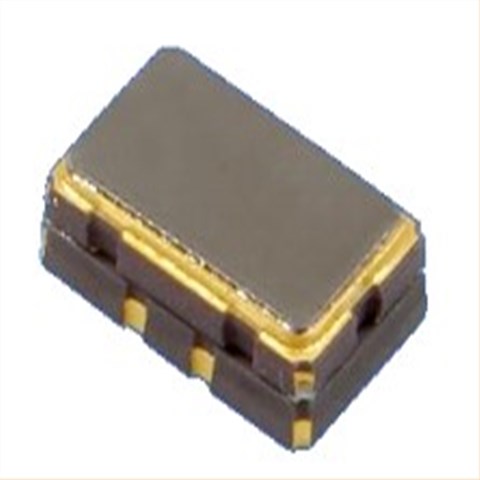

AXLE5032S-FM-V-15-4F-26.000MHz,5032mm,AXTAL低相位噪声晶振，德国进口晶振，AXTAL晶振，型号：AXLE5032S，编码为：AXLE5032S-FM-V-15-4F-26.000MHz，频率稳定性：±1.5ppm，工作温度范围：-40℃至+85℃，频率为：26.000MHz，小体积晶振尺寸：5.0x3.2x1.7mm，8垫脚贴片晶振，TCXO温补晶振，石英晶振，有源晶振，SMD晶振，石英晶体振荡器。具有超小型，轻薄型，低抖动晶振，低功耗晶振，低相位噪声晶振，低损耗晶振等特点。被广泛应用于：通讯设备晶振，物联网晶振，无线局域网晶振，航空电子晶振，GPS定位晶振，导航仪等应用。

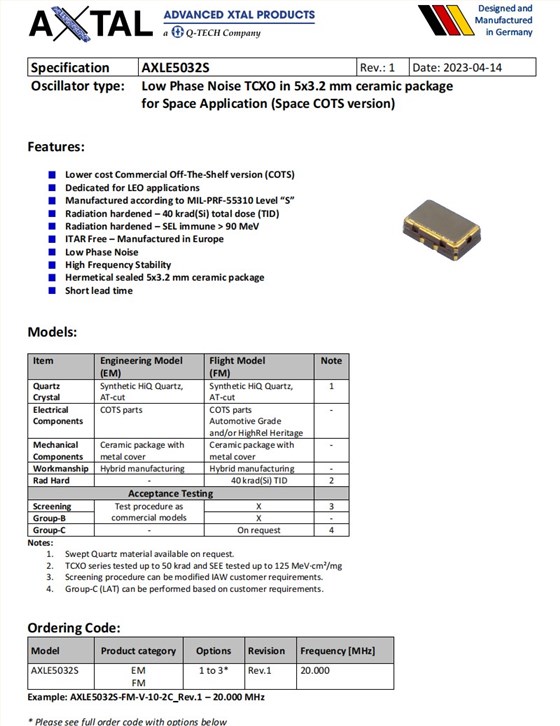

AXLE5032S-FM-V-15-4F-26.000MHz,5032mm,AXTAL低相位噪声晶振，产品特点：
低成本商用现货（COTS）
专门用于LEO应用
根据MIL-PRF-55310“S”级制造，石英晶振
辐射硬化–40 krad（Si）总剂量（TID）
辐射硬化–SEL免疫>90 MeV
ITAR免费-欧洲制造，低相位噪声，高频稳定性
密封5x3.2 mm陶瓷封装，交付周期短

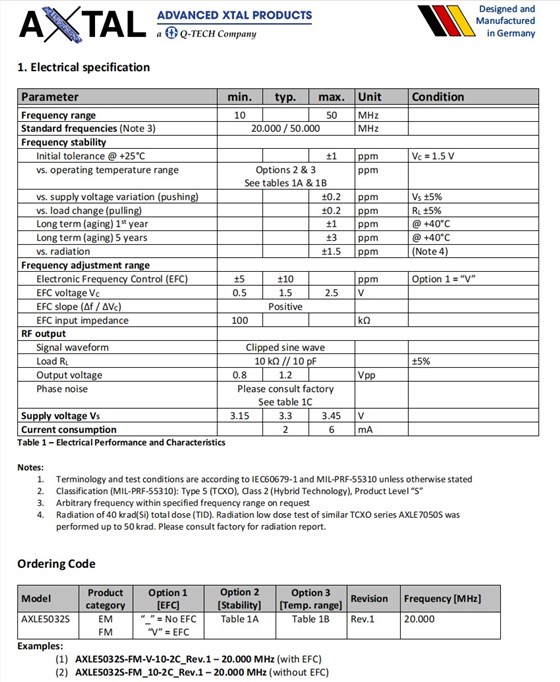

AXLE5032S-FM-V-15-4F-26.000MHz,5032mm,AXTAL低相位噪声晶振,参数表
| Parameter | min. | typ. | max. | Unit | Condition | |||||||||||||||||||
| Frequency range | 10 | 50 | MHz | |||||||||||||||||||||
| Standard frequencies(Note 3) | 26.000 | MHz | ||||||||||||||||||||||
| Frequency stability | ||||||||||||||||||||||||
| Initial tolerance @ +25°C | ±1 | ppm | VC= 1.5 V | |||||||||||||||||||||
| vs. operating temperature range |

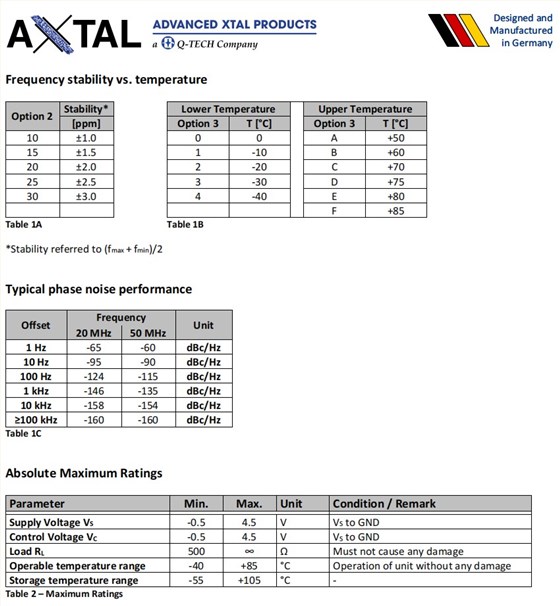

Options 2 & 3 See tables 1A & 1B |
ppm | ||||||||||||||||||||||
| vs. supply voltage variation (pushing) | ±0.2 | ppm | VS±5% | |||||||||||||||||||||
| vs. load change (pulling) | ±0.2 | ppm | RL±5% | |||||||||||||||||||||
| Long term (aging) 1styear | ±1 | ppm | @ +40°C | |||||||||||||||||||||
| Long term (aging) 5 years | ±3 | ppm | @ +40°C | |||||||||||||||||||||
| vs. radiation | ±1.5 | ppm | (Note 4) | |||||||||||||||||||||
| Frequency adjustment range | ||||||||||||||||||||||||
| Electronic Frequency Control (EFC) | ±5 | ±10 | ppm | Option 1 = “V” | ||||||||||||||||||||
| EFC voltage VC | 0.5 | 1.5 | 2.5 | V | ||||||||||||||||||||
| EFC slope (Δf / ΔVC) | Positive | |||||||||||||||||||||||
| EFC input impedance | 100 | kΩ | ||||||||||||||||||||||
| RF output | ||||||||||||||||||||||||
| Signal waveform | Clipped sine wave | |||||||||||||||||||||||
| Load RL | 10 kΩ// 10 pF | ±5% | ||||||||||||||||||||||
| Output voltage | 0.8 | 1.2 | Vpp | |||||||||||||||||||||
| Phase noise |
Please consult factory See table 1C |
|||||||||||||||||||||||
| Supply voltage VS | 3.15 | 3.3 | 3.45 | V | ||||||||||||||||||||
| Current consumption | 2 | 6 | mA | |||||||||||||||||||||

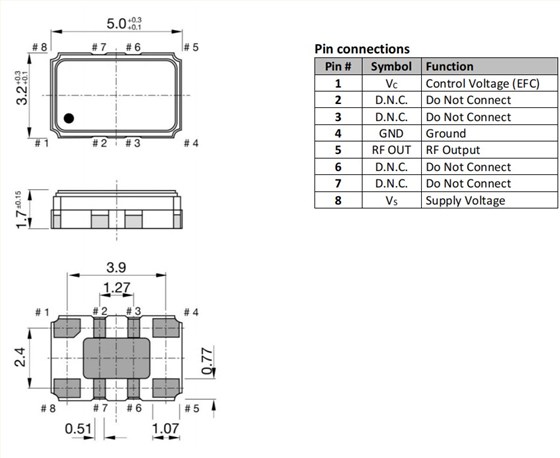

AXLE5032S-FM-V-15-4F-26.000MHz,5032mm,AXTAL低相位噪声晶振,尺寸图
