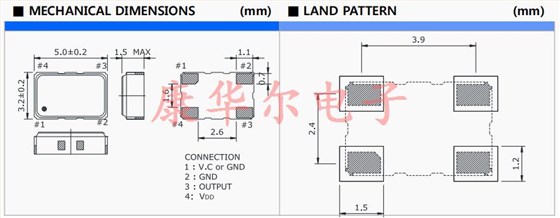

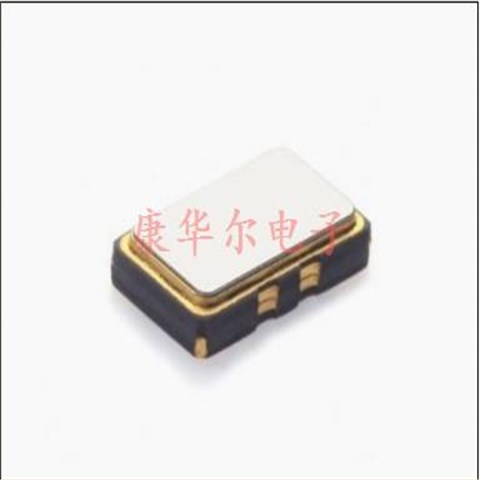

STH系列晶振为韩国Sunny晶振，属于是温度补偿晶体振荡器。该晶振的尺寸是5.0×3.2 mm，为5032贴片晶振，有两种输出方式，一种是Clipped Sinewave；另一种是CMOS，其频率范围都是10MHz~38.4MHz，电源电压为3.3V或者5V，工作温度范围是-40 to +85 ℃，储存温度范围是-40 to +85 ℃，进口有源晶振，四脚贴片晶振，TCXO振荡器。主要应用于移动手机（WIMAX、CDMA、WCDMA）、GPS等。温度补偿晶体振荡器又称温补晶振，是在一定的温度范围内通过一定的补偿方式，而保持晶体振荡器的输出频率在一定的精度范围内的晶体振荡器。
Sunny晶振,STH系列晶振,5032贴片晶振,TCXO振荡器,进口有源晶振,温补晶振

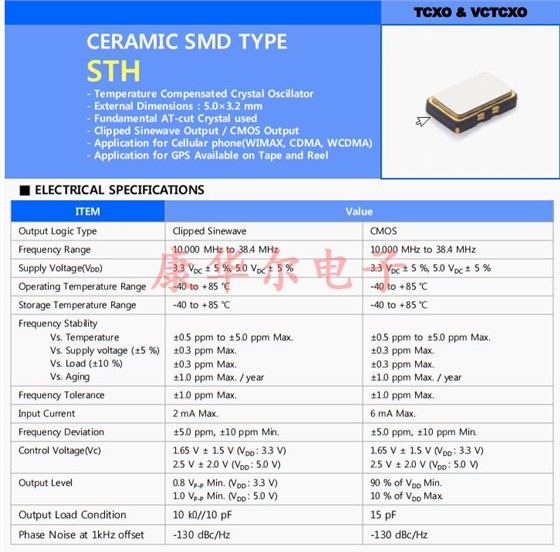

| ITEM | Value | Value |
| Output Logic Type | Clipped Sinewave | CMOS |
| Frequency Range | 10.000 MHz to 38.4 MHz | 10.000 MHz to 38.4 MHz |
| Supply Voltage(VDD) | 3.3 VDC ± 5 %, 5.0 VDC ± 5 % | 3.3 VDC ± 5 %, 5.0 VDC ± 5 % |
| Operating Temperature Range | -40 to +85 ℃ | -40 to +85 ℃ |
| Storage Temperature Range | -40 to +85 ℃ | -40 to +85 ℃ |
|
Frequency Stability Vs. Temperature Vs. Supply voltage (±5 %) Vs. Load (±10 %) Vs. Aging |
±0.5 ppm to ±5.0 ppm Max. ±0.3 ppm Max. ±0.3 ppm Max. ±1.0 ppm Max. / year |
±0.5 ppm to ±5.0 ppm Max. ±0.3 ppm Max. ±0.3 ppm Max. ±1.0 ppm Max. / year |
| Frequency Tolerance | ±1.0 ppm Max. | ±1.0 ppm Max. |
| Input Current | 2 mA Max. | 6 mA Max. |
| Frequency Deviation | ±5.0 ppm, ±10 ppm Min. | ±5.0 ppm, ±10 ppm Min. |
| Control Voltage(Vc) |
1.65 V ± 1.5 V (VDD : 3.3 V) 2.5 V ± 2.0 V (VDD : 5.0 V) |
1.65 V ± 1.5 V (VDD : 3.3 V) 2.5 V ± 2.0 V (VDD : 5.0 V) |
| Output Level |
0.8 VP-P Min. (VDD : 3.3 V) 1.0 VP-P Min. (VDD : 5.0 V) |
90 % of VDD Min. 10 % of VDD Max. |
| Output Load Condition | 10 ?//10 pF | 15 pF |
| Phase Noise at 1kHz offset | -130 dBc/Hz | -130 dBc/Hz |
