T-75H4085NXH-26.000MHz,7050mm,26MHz,KVG北斗定位晶振

产品简介

T-75H4085NXH-26.000MHz,7050mm,26MHz,KVG北斗定位晶振，德国进口晶振，KVG晶振，型号：T-75系列晶振，编码为：T-75H4085NXH-26.000MHz，频率为：26.000MHz，小体积晶振尺寸：7.0x5.0mm封装，四脚贴片晶振，TCXO温补晶体振荡器，有源晶振，石英晶振，温补晶振，石英晶体振荡器，石英振荡子，SMD晶振，电压2.5V，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电源电压，低损耗，低耗能，低电平，高精度，高性能等特点。被广泛应用于：通讯设备，导航仪，无线网络，蓝牙模块，北斗定位，物联网，罗拉LORA模块，汽车电子，医疗设备，仪器仪表设备等应用。

产品详情

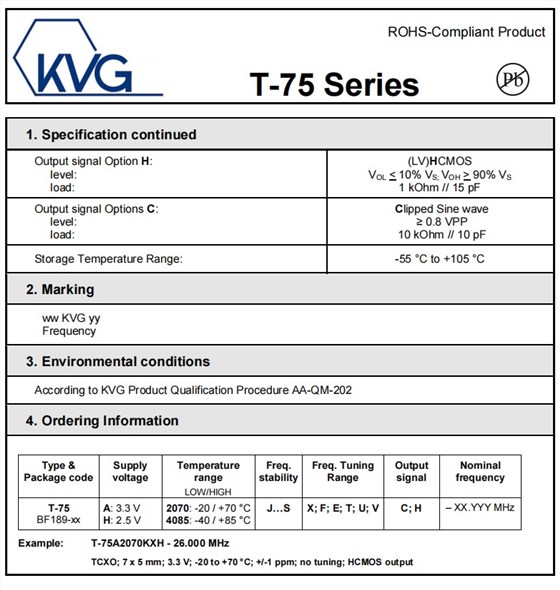

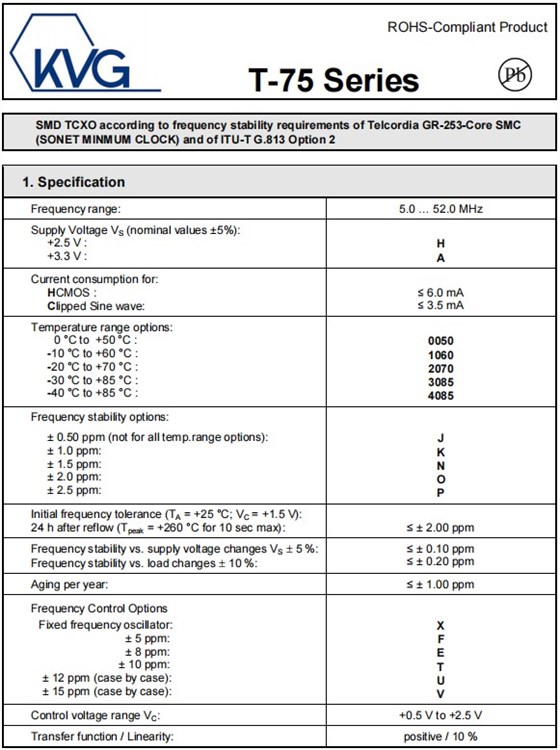

T-75H4085NXH-26.000MHz,7050mm,26MHz,KVG北斗定位晶振,参数表

Frequencyrange:	26.000 MHz
SupplyVoltageVS(nominalvalues±5%):
+2.5V:	H
+3.3V:	A
Currentconsumptionfor:
HCMOS:	≤6.0mA
ClippedSinewave:	≤3.5mA
Temperaturerangeoptions:
0°Cto +50°C:	0050
-10°Cto+60°C:	1060
-20°Cto+70°C:	2070
-30°Cto+85°C:	3085
-40°Cto+85°C:	4085
Frequencystabilityoptions:
±0.50ppm(notforalltemp.rangeoptions):	J
±1.0ppm:	K
±1.5ppm:	N
±2.0ppm:	O
±2.5ppm:	P
Initialfrequencytolerance(TA=+25°C;VC=+1.5V):
24hafterreflow(Tpeak=+260°Cfor10secmax):	≤±2.00ppm
Frequencystabilityvs.supplyvoltagechangesVS±5%:	≤±0.10ppm
Frequencystabilityvs.loadchanges±10%:	≤±0.20ppm
Agingperyear:	≤±1.00ppm
FrequencyControlOptions
Fixedfrequencyoscillator:	X
±5ppm:	F
±8ppm:	E
±10ppm:	T
±12ppm(casebycase):	U
±15ppm(casebycase):	V
ControlvoltagerangeVC:	+0.5Vto+2.5V
Transferfunction/Linearity:	positive/10%

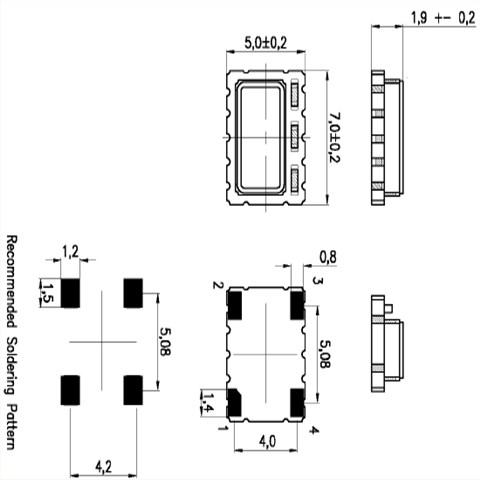

T-75H4085NXH-26.000MHz,7050mm,26MHz,KVG北斗定位晶振,尺寸图

T-75H4085NXH-26.000MHz,7050mm,26MHz,KVG北斗定位晶振

晶振是电子产品都得依赖的一款电子器件,它是通常应用到一些电子产品当中。削波正弦波形是TCXO温补晶振最受欢迎的输出选项,这是为什么呢,主要原因有两点.其一是低功耗,改善了热特性以及更好的老化和频率稳定性能;其二则是比CMOS输出更好的相位噪声性能.也就是说石英晶振在采用削波正玄波作为输出方式之后会减少谐波分量的数量,使得晶振产品具备低相位噪声的性能.
