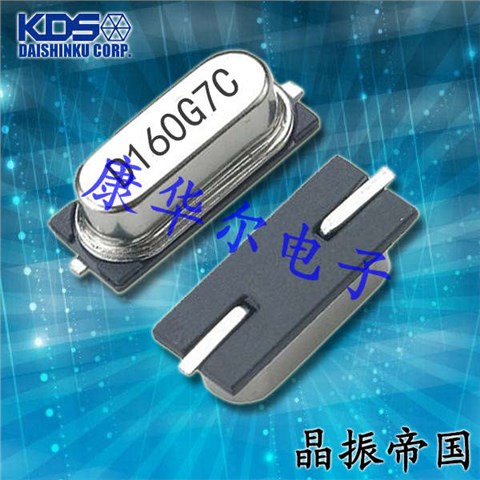

SMD-49石英谐振器,KDS无源晶体,1AJ100005B晶振

产品简介

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

产品详情

SMD-49石英谐振器,KDS无源晶体,1AJ100005B晶振，KDS高品质石英晶振特点:适合应用一些高端产品,比如智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率

在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英贴片晶振使得产品在封装时能发挥比晶振外壳更好的耐冲击性能.

KDS晶振集团环保基本理念：

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.SMD-49石英谐振器,KDS无源晶体,1AJ100005B晶振.

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.

3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.

普通SMD石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

SMD-49石英谐振器,KDS无源晶体,1AJ100005B晶振，石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——压电石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

項目	型名	SMD-49
	周波数範囲	10MHZ
	オーバトーン次数	Fundamental
	負荷容量	12pF
	励振レベル	10μW（300μWmax.）
	周波数許容偏差	±50×10−6(at25℃)
	直列抵抗	120Ωmax.	60Ωmax.
	周波数温度特性	±100×10−6/−40~＋125℃
	保存温度範囲	−40~＋150℃
	信頼性仕様	AEC-Q200
	梱包単位(1)	1000pcs./reel（φ330）

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于无源晶振器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).SMD-49石英谐振器,KDS无源晶体,1AJ100005B晶振.

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
