C2KC20-32.768-15-3.3V,2520mm,C2K,ITTI晶振,32.768KHz

产品简介

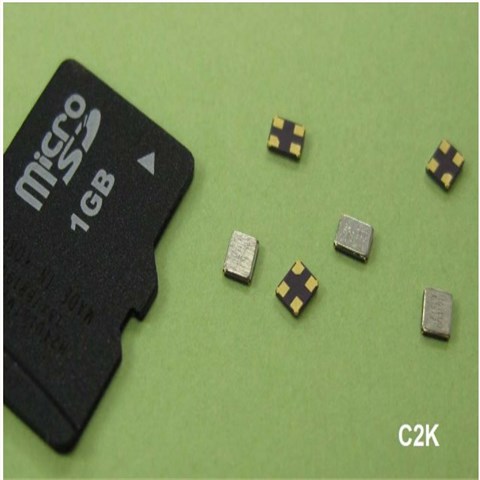

C2KC20-32.768-15-3.3V,2520mm,C2K,ITTI晶振,32.768KHz，香港晶振，ITTI晶振，型号：C2K系列晶振，编码为：C2KC20-32.768-15-3.3V，频率为：32.768KHz，是一款小体积晶振，尺寸：2.5x2.0mm封装，四脚贴片晶振，32.768K有源晶振，SMD晶振，2520mm石英晶振，石英晶体振荡器，石英贴片晶振，电源电压：3.3V，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，高精度，高性能，高品质，高质量，耐热及耐环境特点。石英晶振，被广泛应用于：通讯设备，无线网络，蓝牙模块，智能手机，电脑主板，时钟晶振，钟表电子，仪器仪表设备，数字显示，数码电子等应用。

产品详情

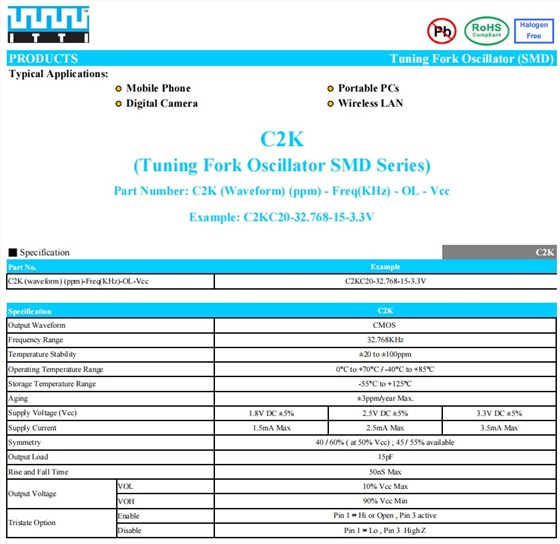

C2KC20-32.768-15-3.3V,2520mm,C2K,ITTI晶振,32.768KHz,参数表

Output Waveform		CMOS
Frequency Range		32.768KHz
Temperature Stability		±20 to ±100ppm
Operating Temperature Range		0°C to +70°C / -40°C to +85°C
Storage Temperature Range		-55°C to +125°C
Aging		±3ppm/year Max.
Supply Voltage (Vcc)		1.8V DC ±5%	2.5V DC ±5%	3.3V DC ±5%
Supply Current		1.5mA Max	2.5mA Max	3.5mA Max
Symmetry		40 / 60% ( at 50% Vcc) ; 45 / 55% available
Output Load		15pF
Rise and Fall Time		50nS Max
Output Voltage	VOL	10% Vcc Max
	VOH	90% Vcc Min
Tristate Option	Enable	Pin 1 = Hi or Open , Pin 3 active
	Disable	Pin 1 = Lo , Pin 3 High Z

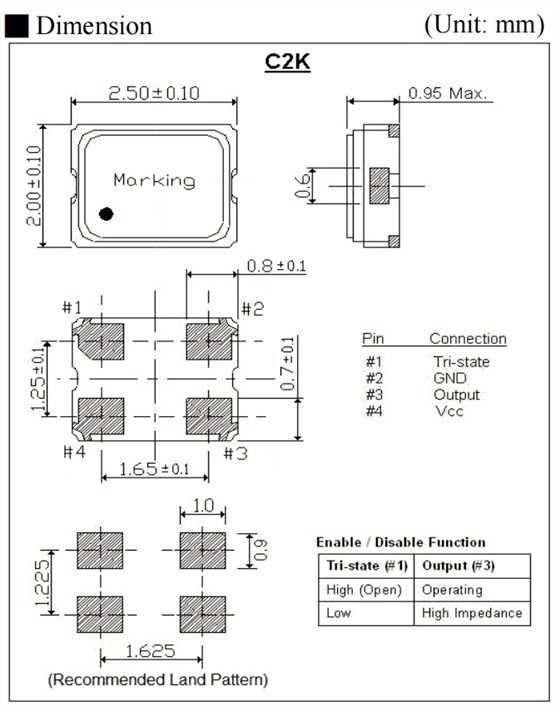

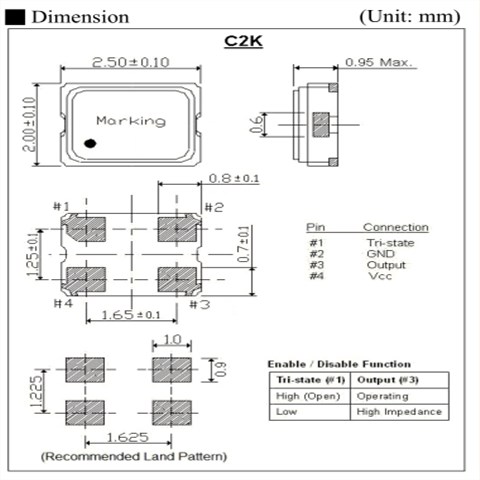

C2KC20-32.768-15-3.3V,2520mm,C2K,ITTI晶振,32.768KHz,尺寸图

C2KC20-32.768-15-3.3V,2520mm,C2K,ITTI晶振,32.768KHz

32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的进口晶振
