日蚀晶振E1S,E1SVAS-6.000M无源贴片晶体

日蚀晶振E1S,E1SVAS-6.000M无源贴片晶体,ECLIPTEK晶振,SMD晶振,欧美晶振,无源贴片晶振,石英晶体谐振器,贴片石英晶振,型号E1S,编码E1SVAS-6.000M是一款金属面贴片型的音叉谐振器,尺寸为1148mm,频率6MHZ,负载7pf,精度50ppm,工作温度-40~+125°C,产品具备良好的稳定性,适合用于儿童玩具,电子产品等领域。

E1SWA20-6.000M贴片晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.日蚀晶振E1S,E1SVAS-6.000M无源贴片晶体

E1SVAS-6.000M晶振参数表

ECLIPTEK晶振	单位	E1S晶振	石英晶振基本条件
标准频率	f_nom	6MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+125°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50ppm(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10-6/-40°C～+125°C	超出标准的规格请联系我们.
负载电容	CL	7pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	80 kOhms	-40°C —+85°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

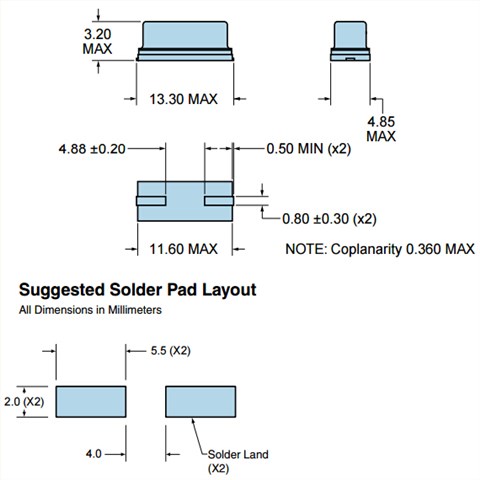

日蚀晶振E1S,E1SVAS-6.000M无源贴片晶体尺寸图
E3WSDC12-32.768K晶振使用注意事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。日蚀晶振E1S,E1SVAS-6.000M无源贴片晶体
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD石英晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到无源贴片晶振产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）,时钟无铅晶振内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。日蚀晶振E1S,E1SVAS-6.000M无源贴片晶体

ECLIPTEK晶振编码	Cut/Mode	Package Description	Frequency Stability	Operating Temperature Range
E1STAS-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +105°C
E1SVA10-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA12-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA14-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA16-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA18-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA20-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA22-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA24-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA27-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA30-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVA32-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SVAS-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±50ppm	-40°C to +125°C
E1SWA10-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA12-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA14-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA16-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA18-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA20-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA22-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA24-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA27-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA30-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWA32-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
E1SWAS-6.000M	AT-Cut Fundamental	SMD HC-49/UP Short	±100ppm	-40°C to +125°C
