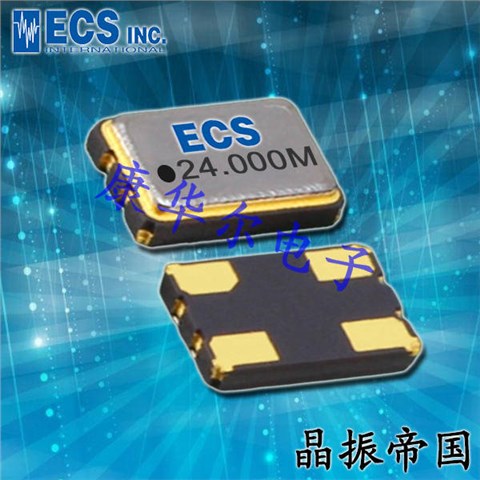

制造商 | ECS晶振 | 产地 | 美国 | 产品编码 |
ECS-200-20-33Q-DU-TR |
频率 | 20MHZ | 负载 |
20pF |
温度范围 | -40°c~+125°c |
频率偏差 |
±30ppm |

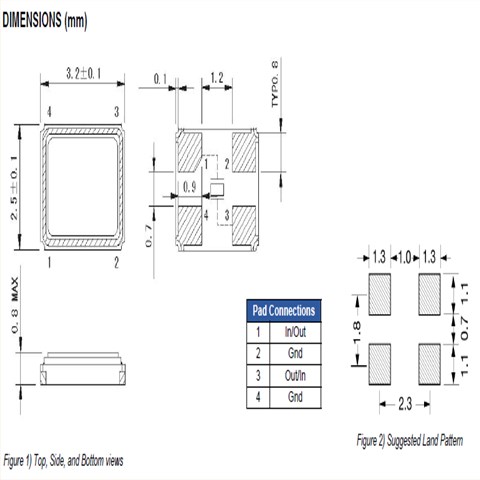

封装 |
金属面贴片四脚 | 尺寸 |
3.2*2.5mm |

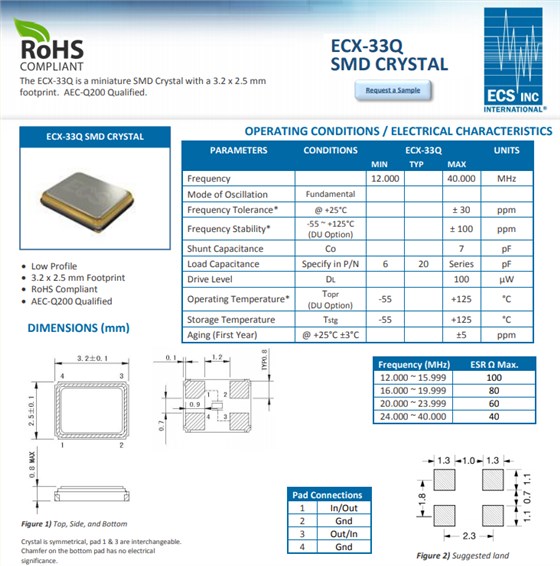

ECS晶振规格 |
单位 |
ECX-33Q晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12~40MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +125°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±20ppm |
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
6~20pF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
机械振动的影响
当3225金属面封装晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
超声波清洗
(1)使用汽车规晶振和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用贴片晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个压电石英晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.
