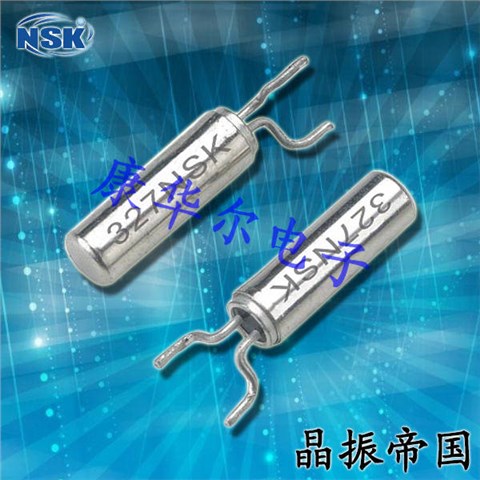

NSK晶振,插件晶振,NXGSMD晶振,圆柱弯脚插件晶振.测量应用上制定一套标准的测量方法保证测量的准确性,仪器的精度,测试的一致性.如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
超声波清洗
(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.
(3)请勿清洗开启式晶振产品
(4)对于可清洗智能手机晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

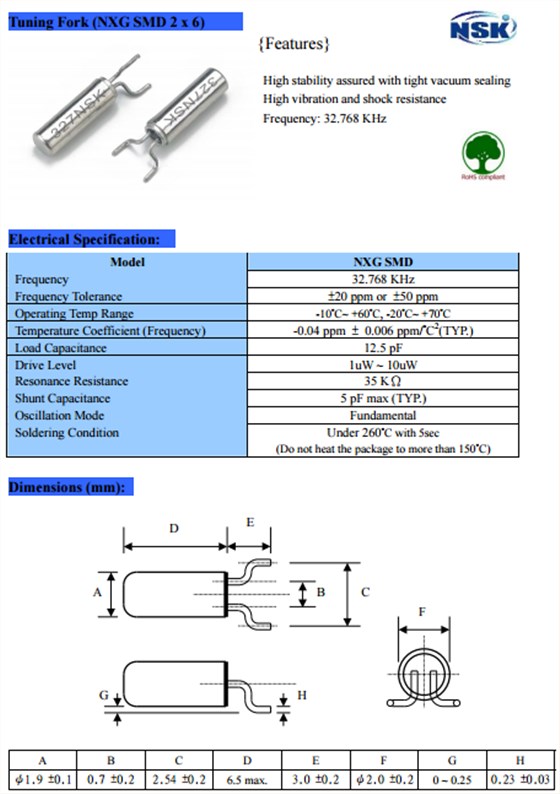

NSK晶振规格 |
单位 |
NXGSMD晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-20°C~+70°C |
裸存 |
工作温度 |
T_use |
-10°C~+60°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±20ppm,±50ppm
|
+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12.5pF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
晶振在工作中出现异常技术问题:
这些知识介绍是指晶振在产品上线之后发生不良品或者没反应的情况下.自检办法.石英晶振如果在电路上的功能不规则或根本无法全部压电石英晶振找出得到了应用操作.请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.
我们从蛙脚插件晶振使用输出无信号开始寻找相关问题.
我们可以先使用示波器或者频率计数器来检查终端的两个信号.如果没有信号输出.请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号.而是从在终端(辛)输出没有信号.请检查圆柱晶振体以下step1-5到步骤1-6.
你可以先把晶体卸载下来并测试音叉谐振器的频率和负载电容.看看他们是否能振动.也可以使用专业的数码相机晶振测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司.我们检测分析之后告诉你结果.
