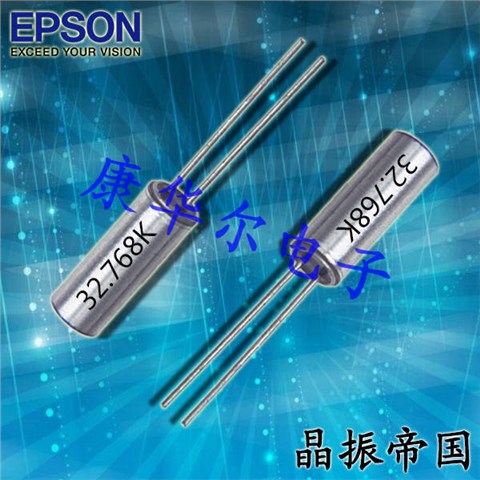

EPSON晶振C-002RX,Q11C02RX1001800插件石英晶体,爱普生EPSON晶振,无源晶振,32.768K晶振,Q11C02RX1001800,2060mm插件晶振,儿童玩具晶振,电子产品晶振,具备高可靠性能和稳定性能,一般情况下插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,Q11C02RX1002400插件石英晶体也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.EPSON晶振C-002RX,Q11C02RX1001800插件石英晶体

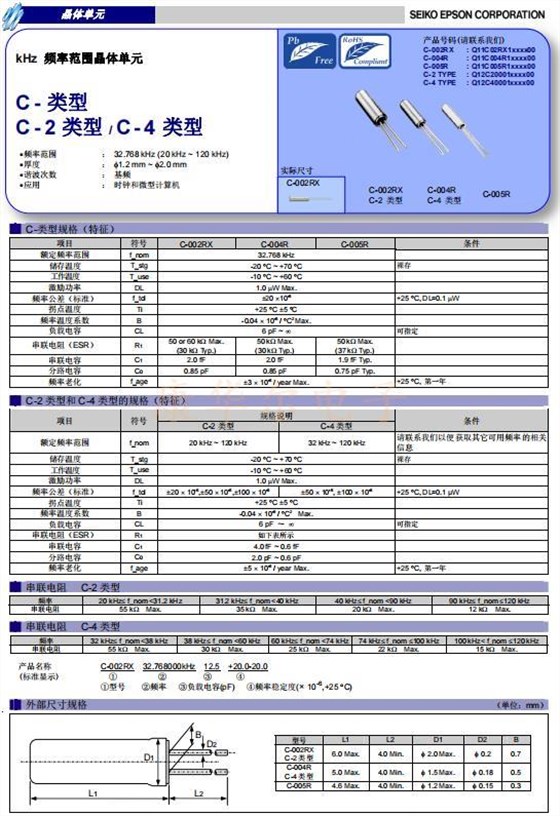

Q11C02RX1001800晶振参数表
爱普生晶振 |
单位 |
C-002RX晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
0.5μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±20ppm/±50ppm(标准)
|
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
6pF~12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/ year Max. |
+25°C,第一年 |

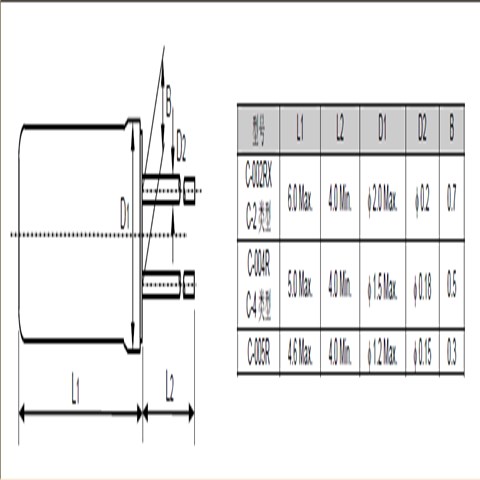

- EPSON晶振C-002RX,Q11C02RX1001800插件石英晶体尺寸图
Q11C02RX1001800晶振 使用注意事项
注意事项:
粘合剂
请勿使用可能导致32.768KHZ贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.EPSON晶振C-002RX,Q11C02RX1001800插件石英晶体
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
日本进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.
爱普生晶振编码 | LxWxH/尺寸 | Model/型号 | Frequency/频率 | CL Value/负载 | Freq.tol./频率 @+25°C | Oper. Temper. Range/工作温度 |
Q11C02RX1001100 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 10 pF | +/-10.0 ppm | -10 to +60 °C |
Q11C02RX1001300 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 6 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1001800 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 9 pF | +/-10.0 ppm | -10 to +60 °C |
Q11C02RX1002100 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 12.5 pF | +/-30.0 ppm | -10 to +60 °C |
Q11C02RX1002200 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1002300 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 11 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1002400 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 9 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1002500 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 8.2 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1002600 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 8 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1002700 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 7 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1003200 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | -10 to +60 °C |
Q11C02RX1003400 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 6 pF | +/-10.0 ppm | -10 to +60 °C |
Q11C02RX1004700 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 6 pF | +/-30.0 ppm | -10 to +60 °C |
Q11C02RX1005000 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 12 pF | +/-10.0 ppm | -10 to +60 °C |
Q11C02RX1005600 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 7 pF | +/-10.0 ppm | -10 to +60 °C |
Q11C02RX1005900 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 8.3 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1006200 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 8.7 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1007900 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 12 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1008600 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 9.7 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1009200 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 5.9 pF | +/-14.0 ppm | -10 to +60 °C |
Q11C02RX1009400 | Φ 2 x 6 mm |
C-002RX晶振 |
32.768000 kHz | 12.5 pF | +/-15.0 ppm | -10 to +60 °C |
Q11C02RX1009800 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 30 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1018100 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 10 pF | +/-20.0 ppm | -10 to +60 °C |
Q11C02RX1018300 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 10.5 pF | +/-10.0 ppm | -10 to +60 °C |
Q11C02RX1020800 | Φ 2 x 6 mm | C-002RX | 32.768000 kHz | 12.5 pF | +/-50.0 ppm | -10 to +60 °C |
