AKER晶振,贴片晶振,CXAF-421晶振,CXA-028224-4X6D00晶振

AKER晶振,贴片晶振,CXAF-421晶振,CXA-028224-4X6D00晶振AKER晶振,贴片晶振,CXAF-421晶振,CXA-028224-4X6D00晶振

产品简介

4025mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机晶振里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品

产品详情

Japan1

AKER晶振,贴片晶振,CXAF-421晶振,CXA-028224-4X6D00晶振
制造商 AKER晶振 产地 台湾 产品代码 CXA-028224-4X6D00
频率 26MHZ
负载 18pF 温度范围 -40°c~+85°c
频率偏差 ±10ppm
封装
金属贴片四脚 尺寸 4.0*2.5mm

Japan2


AKER晶振规格

单位

CXAF-211晶振

石英晶振基本条件

标准频率

f_nom

12~52MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20ppm,±50ppm


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

10pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —+85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

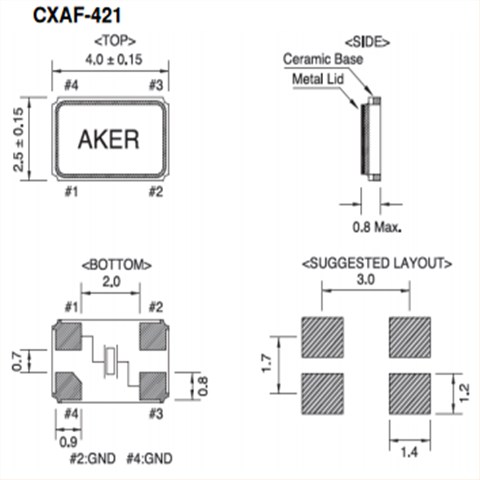

CXAF-421

Japan4

通电

不建议从中间电位和/或极快速通电,否则会导致贴片晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关计算机电脑晶振产品的回流焊焊接温度描述,请参照“游戏机晶振产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个产品进行试验所得的结果,因此请根据产品实际使用状态进行确认.由于平板SMD进口晶振的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

SMD产品

液晶电视机晶振产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得电脑应用有源晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

CXAF-421

Japan5
