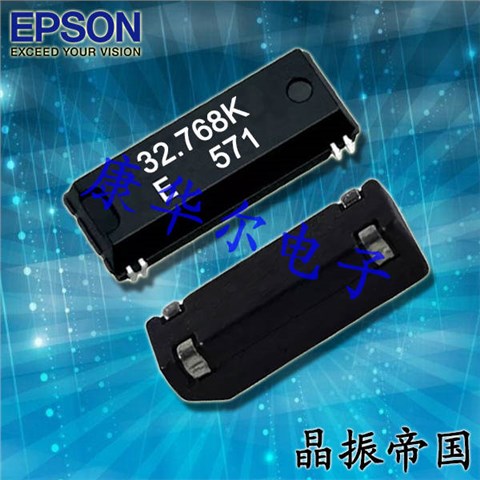

EPSON晶振MC-306,Q13MC3061000900陶瓷晶振,日本爱普生晶振,8038mm晶振,无源晶振,贴片晶振,时钟晶振,型号MC-306,编码Q13MC3061000900是一款尺寸为8038mm的音叉晶体,频率12.5pF,精度±100ppm,工作温度-40 to+85°C,具备高质量高性能低损耗的特点,这款产品被广泛应用于时钟和微型计算机,通信产品等领域,能满足各大应用程序的各种需求,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
Q13MC3061001700音叉谐振器真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振MC-306,Q13MC3061000900陶瓷晶振

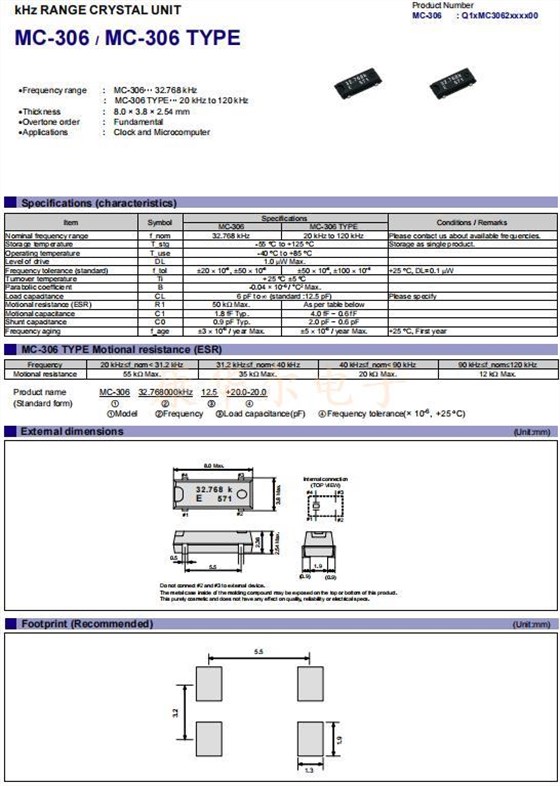

Q13MC3061000900晶振参数表
| 项目 | 符号 | 规格说明 | 条件 | |
|---|---|---|---|---|
| MC-306 | MC-306 TYPE | |||
| 额定频率范围 | f_nom | 32.768KHZ | 20kHz ~ 120kHz | 请联系我们以获取其它可用频率的相关信息。 |
| 储存温度 | T_stg | -55°C ~ +125°C | 裸存 | |
| 工作温度 | T_use | -40°C ~ +85°C | ||
| 激励功率 | DL | 1.0µW Max. | ||
|
频率公差 （标准） |
f_tol |
±20 × 10-6, ±50 × 10-6 |
±50 × 10-6, ±100 × 10-6 |
+25°C, DL=0.1µW |
| 拐点温度 | Ti | +25°C±5°C | ||
| 频率温度系数 | B | -0.04 × 10-6/ °C2Max. | ||
| 负载电容 | CL | 6pF to ∞ (标准:12.5pF) | 可指定 | |
| 串联电阻（ESR） | R1 | 50kΩ Max. | 如下表所示 | |
| 串联电容 | C1 | 1.8fF Typ. | 4.0fF ~ 0.6fF | |
| 分路电容 | C0 | 0.9pF Typ. | 2.0pF ~ 0.6pF | |
| 频率老化 | f_age | ±3 ×10-6/ year Max. | ±5 ×10-6/ year Max. |
+25°C, 第一年 |

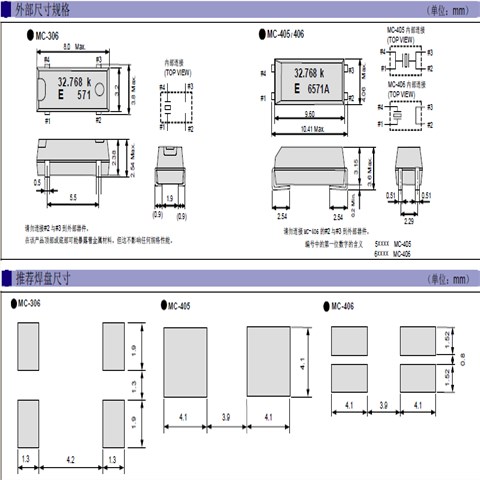

- EPSON晶振MC-306,Q13MC3061000900陶瓷晶振尺寸图
-
Q13MC3061000900晶振 使用注意事项
耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。EPSON晶振MC-306,Q13MC3061000900陶瓷晶振
PCB设计指导:
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些无源晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶振MC-306,Q13MC3061000900陶瓷晶振
| 品牌 | 编码 | LxWxH/尺寸 | Model/型号 | Frequency/频率 | CL Value/负载 | Freq.tol./频率 @+25°C | 产品系列 |
| EPSON爱普生 | Q13MC3061000200 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 9 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061000300 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061000400 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 7 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061000500 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 6.7 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061000700 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 8.2 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061000900 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 12.5 pF | +/-100 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061001000 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 12 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061001200 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 8 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061001600 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 9 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061001700 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 6.2 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061001800 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 12.5 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061001900 | 8 x 3.8 x 2.54 mm | MC-306晶振 | 32.768000 kHz | 15 pF | +/-50.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061002100 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 16 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061002200 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 7 pF | +/-50.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061002300 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 12 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061002400 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 20 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061002800 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 13 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061003000 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 12 pF | +/-50.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061003500 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 8 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061003700 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 5.5 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061004500 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 7.6 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061005100 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 10.8 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061005200 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 10 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061006100 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 11 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生晶振 | Q13MC3061006300 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 9.5 pF | +/-10.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061007100 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 12 pF | +/-30.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061010000 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 5.9 pF | +/-20.0 ppm | 陶瓷晶振 |
| EPSON爱普生 | Q13MC3061011100 | 8 x 3.8 x 2.54 mm | MC-306 | 32.768000 kHz | 8.2 pF | +/-20.0 ppm | 陶瓷晶振 |
