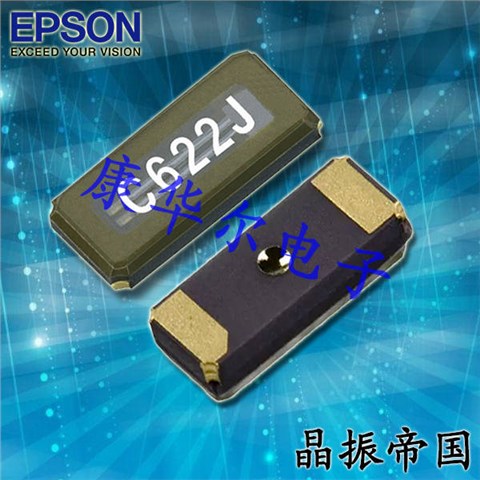

爱普生日本晶振FC-135R,X1A000141000400贴片谐振器,EPSON晶振,无源晶振,小尺寸晶振,32.768K晶振,无源晶体,石英晶体,型号FC-135R,编码X1A000141000400这是一款尺寸为3215mm晶振,频率32.768KHZ,负载电容9pF,精度±20ppm,工作温度-40to+85°C,具备良好的耐压性能和超高的稳定性能,非常适合用于小型便携式通信设备,钟表等产品,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
X1A000141001600石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.爱普生日本晶振FC-135R,X1A000141000400贴片谐振器.

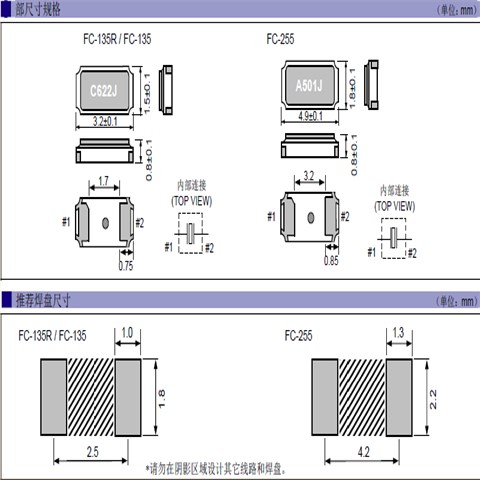

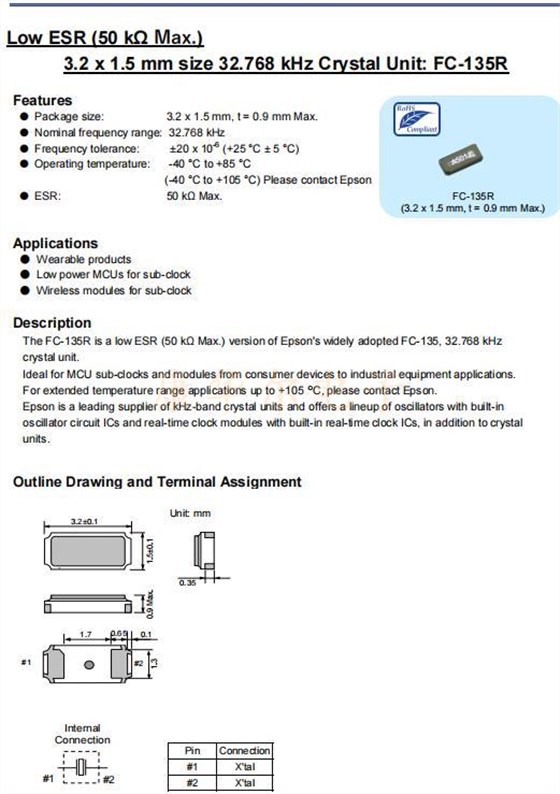

X1A000141000400晶振参数表
西铁城晶振 |
单位 |
FC-135R晶振 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
激励功率 |
DL |
0.5μW Max. |
推荐:1μW~100μW |
频率公差 |
f_— l |
±20ppm(标准)
|
+25°C对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF/9pF/12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/ year Max. |
+25°C,第一年 |
X1A000141000400晶振 使用注意事项
粘合剂
请勿使用可能导致32.768KHZ贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用无源贴片晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.爱普生日本晶振FC-135R,X1A000141000400贴片谐振器
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶体非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
日本进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.爱普生日本晶振FC-135R,X1A000141000400贴片谐振器
通电
不建议从中间电位和/或极快速通电,否则会导致晶振无法产生振荡和/或非正常工作.
编码 | LxWxH/尺寸 | Model/型号 | Frequency/频率 | CL Value/负载 | Freq.tol./频率 @+25°C | Oper. Temper. Range/工作温度 |
X1A000141000100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | +/-20.0 ppm | -40 to +85 °C |
X1A000141000200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | +/-20.0 ppm | -40 to +85 °C |
X1A000141000300 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 12.5 pF | +/-20.0 ppm | -40 to +85 °C |
X1A000141000400 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 9 pF | +/-10.0 ppm | -40 to +85 °C |
X1A000141000500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768KHZ | 12.5 pF | +/-10.0 ppm | -40 to +85 °C |
X1A000141000600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-20.0 ppm | -40 to +85 °C |
X1A000141001100 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 7 pF | +/-10.0 ppm | -40 to +85 °C |
X1A000141001500 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-15.0 ppm | -40 to +85 °C |
X1A000141001600 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768000 kHz | 6 pF | +/-10.0 ppm | -40 to +85 °C |
X1A000141001900 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 12 pF | +/-10.0 ppm | -40 to +85 °C |
X1A000141002200 | 3.2 x 1.5 x 0.9 mm | FC-135R | 32.768kHz | 18 pF | -20.0/+10.0 ppm | -40 to +85 °C |
