VXO-531晶振,5032mm小体积压控晶振,金属面封装六脚有源晶振

产品简介

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.

产品详情

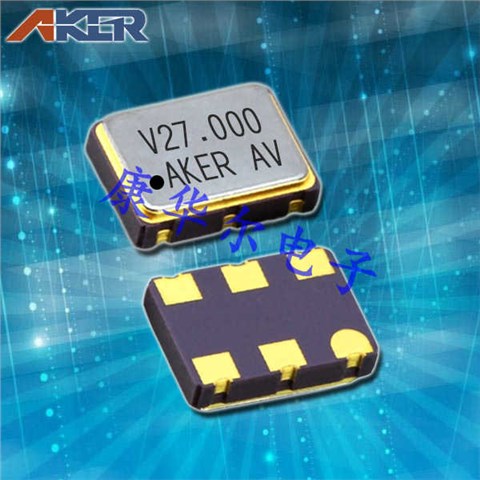

Japan1

AKER晶振,压控晶振,VXO-531晶振,5032mm小体积压控晶振.压控晶体系列,VCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用,使晶片的点胶的精度在±0.02mm之内.

安碁科技成立于西元1990年,主要从事石英晶振元件产品的研发、制造及销售.拥有深厚的贴片晶振研发技术底蕴，为石英晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

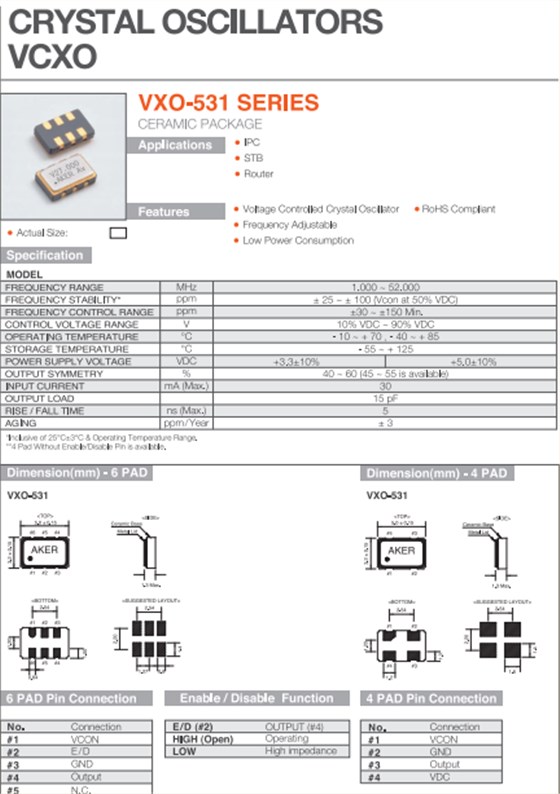

Japan2

AKER晶振	标示	VXO-531晶振	晶振基本信息对照表
标准范围	f0	1~52MHZ
電源電圧	Vcc	3.3V,5.0V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载		15pF	出力
标准频率偏差	f_tol	±25ppm×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.	50% Vcc
对称	SYM	40%～60%
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%

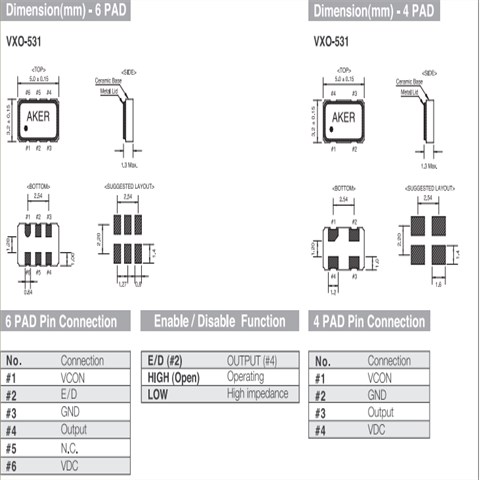

VXP-531

Japan4

石英晶振各项注意事项：

精密石英晶体振荡器产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种贴片石英晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了5032压控石英晶振产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

7-1:机械振动的影响

当有源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管数码相机晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

VXP-531
