AKER晶振,贴片晶振,CXAN-321晶振,儿童游戏机晶体谐振器

频率：8~150MHZ

尺寸：3.2*2.5mm

超小型石英晶片的设计:石英晶振的长宽尺寸已要求在±0.00２mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确,使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用

订购热线：0755-27838351

Japan1

AKER晶振,贴片晶振,CXAN-321晶振,儿童游戏机晶体谐振器.研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此晶片设计的计算机程序,该程序晶片外形尺寸已全面应用并取得很好的效果.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.

安碁科技成立于西元1990年,主要从事SMD石英晶振元件产品的研发、制造及销售.拥有深厚的游戏机晶振研发技术底蕴，为石英晶振之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

Japan2

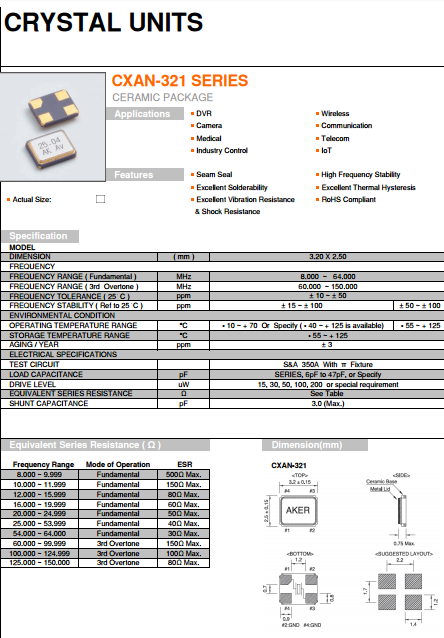

AKER晶振规格	单位	CXAN-321晶振	石英晶振基本条件
标准频率	f_nom	8~150MHZ	标准频率
储存温度	T_stg	-50°C ～ +125°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~47pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

Japan3

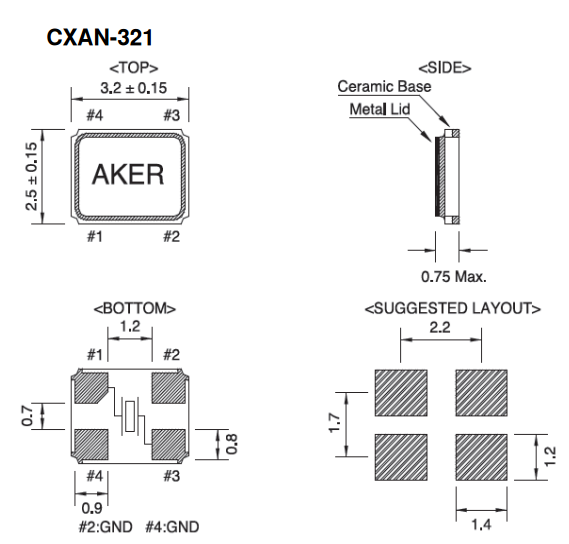

CXAN-321

石英晶振各项注意事项：

游机晶振戏产品使用每种产品时,请在高品质石英晶振产品规格说明或产品目录规定使用条件下使用.因很多种电子游戏机晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的无线设备晶体产品.但是为了石英水晶振动子产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

7-1:机械振动的影响

当移动网络晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:液晶电视机晶振,压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管游戏机晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

CXAN-321
