NSK晶振,温补晶振,NXD-75晶振,7050温度补偿晶体振荡器

频率:6~125MHZ

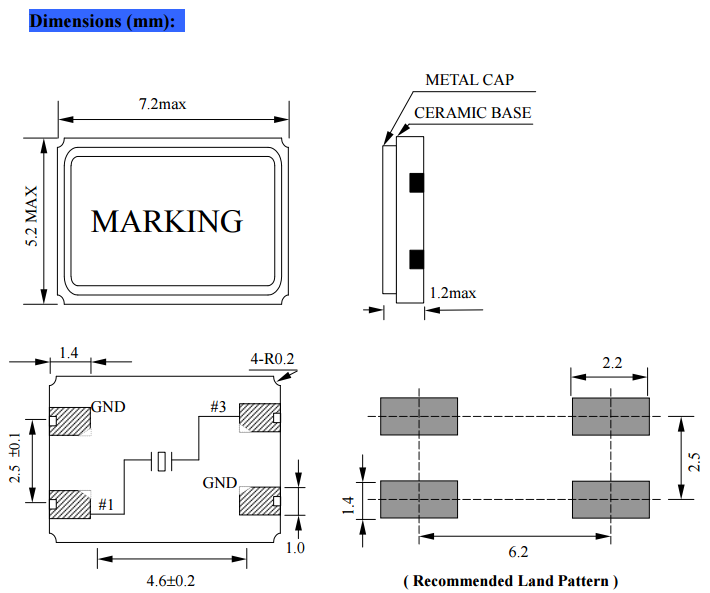

尺寸:7.2*5.2mm

温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,温度补偿晶体振荡器产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 NSK晶振,温补晶振,NXD-75晶振,7050温度补偿晶体振荡器

Japan1

NSK晶振,温补晶振,NXD-75晶振,7050温度补偿晶体振荡器.石英振荡器,OSC应用:无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.VC-TCXO应用:智能手机晶体,无线基站,精密仪器,GPS卫星,汽车应用等晶体滤波器应用无线收发器,智能手机,无线网络发射,GPS全球定位等等.

超声波清洗

(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗.但是,在某些条件下,7050有源晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏.

(3)请勿清洗开启式晶振产品

(4)对于可清洗智能手机产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响产品的可靠性和质量.请清理残余的助焊剂并烘干PCB.

Japan2

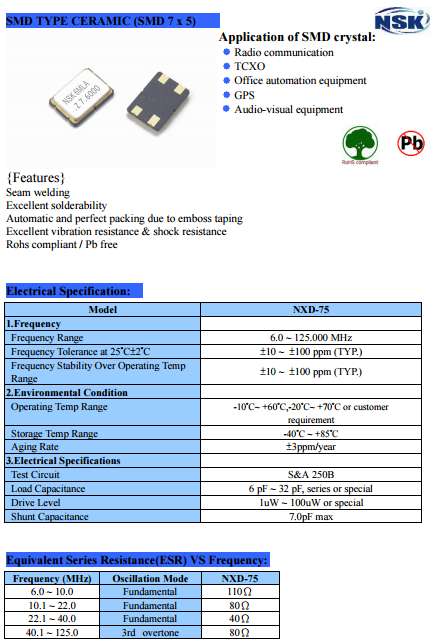

NSK晶振规格

单位

NXD-75晶振

石英晶振基本条件

标准频率

f_nom

6~125MHZ

标准频率

储存温度

T_stg

-20°C  +70°C

裸存

工作温度

T_use

-10°C  +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l


  ±10ppm



+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/


频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

Japan3

NXG-75

Japan4

晶振在工作中出现异常技术问题:

这些知识介绍是指晶振在产品上线之后发生不良品或者没反应的情况下.自检办法.游戏机晶振如果在电路上的功能不规则或根本无法全部压电石英晶振找出得到了应用操作.请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从驱动程序时钟晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查终端的两个信号.如果没有信号输出.请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号.而是从在终端(辛)输出没有信号.请检查圆柱晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试网络通信晶振的频率和负载电容.看看他们是否能振动.也可以使用专业的数码相机晶振测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司.我们检测分析之后告诉你结果.

NXD-75
