NSK晶振,贴片晶振,NXJ-43晶振,小体积无源晶体谐振器

频率:10.1~40MHZ

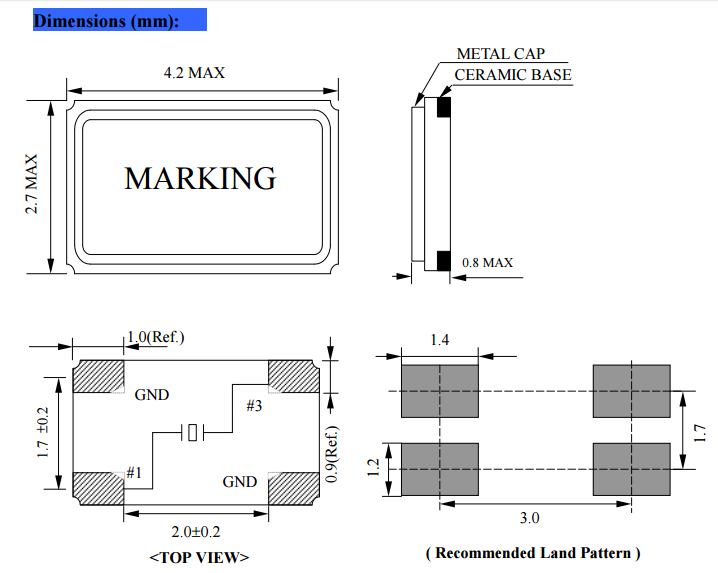

尺寸:4.2*2.7mm

贴片晶振采用了多层,多金属的溅射镀膜技术:是目前研发及生产高精度,高稳定性石英晶体元器必须攻克的关键技术之一.选用何镀材,镀几种材料,几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的附着力增强,频率更加集中.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 NSK晶振,贴片晶振,NXJ-43晶振,小体积无源晶体谐振器

Japan1

NSK晶振,贴片晶振,NXJ-43晶振,小体积无源晶体谐振器.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

台湾NSK晶振环保基本理念:

1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性。

3.有效利用网络通信晶振资源和能源,认识到资源和能源的有限性,努力进行有效利用。

4为构建循环型社会做出贡献,致力于减少废弃物及废弃物的再利用核再生循环,努力构建循环型社会。

Japan2

NSK晶振规格

单位

NXJ-43晶振

石英晶振基本条件

标准频率

f_nom

10.1~40MHZ

标准频率

储存温度

T_stg

-20°C  +70°C

裸存

工作温度

T_use

-10°C  +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW  100μW

频率公差

f_— l


  ±10ppm,±30ppm



+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/


频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF~32pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

Japan3

NXF-43

Japan4

晶振在工作中出现异常技术问题:

这些知识介绍是指晶振在产品上线之后发生不良品或者没反应的情况下.自检办法.电子游戏机晶振如果在电路上的功能不规则或根本无法全部,SMD石英晶振找出得到了应用操作.请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从驱动程序时钟晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查终端的两个信号.如果没有信号输出.请按照步骤1-1到1-4步执行检查.如果有从石英晶振(XOUT)的输出端子的输出信号.而是从在终端(辛)输出没有信号.请检查物联无线局域网晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试游戏机晶振的频率和负载电容.看看他们是否能振动.也可以使用专业的数码相机晶振测试仪器来检测.如果你没法检测你也可以将不良品发送给我公司.我们检测分析之后告诉你结果.

NXC-63

Japan5
