AE302,302-503-02-5-2070-1R8-12M800000,5032mm,Anderson温补晶振

频率：12.800MHz

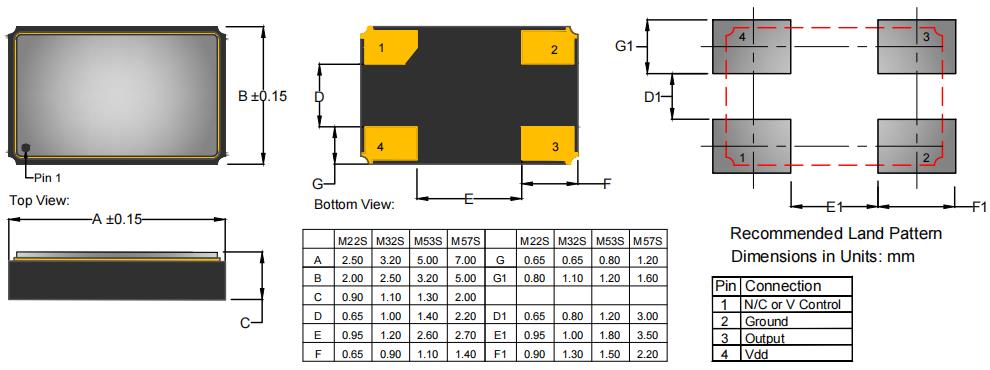

尺寸：5.0x3.2x1.1mm

AE302,302-503-02-5-2070-1R8-12M800000,5032mm,Anderson温补晶振，美国进口晶振，Anderson安德森晶振，型号：AE302，编码为：302-503-02-5-2070-1R8-12M800000，精度：±5.0ppm，工作温度范围：-20℃至+70℃，电源电压：+1.8V，频率为：12.800MHz，小体积晶振尺寸：5.0x3.2x1.1mm，四脚贴片晶振，表面安装温度补偿晶体振荡器，有源晶振，石英晶振。具有超小型，轻薄型，低抖动，低功耗，低相位噪声，低电压等特点。应用于：通讯设备晶振，无线蓝牙晶振，GPS定位晶振等。

订购热线：0755-27838351

AE302,302-503-02-5-2070-1R8-12M800000,5032mm,Anderson温补晶振，产品特点：

微型表面安装设计包，专为确保频率稳定性和长期老化的紧密公差而制造。行业标准占地面积布局可操作温度范围-40°C至+85°C，符合ROHS/无铅
附加标准规范：储存温度：-40°C至+85°C或-55°C至+125°C（取决于封装），

频率稳定性：老化：±1.0ppm/年最大@25°C，

电压变化：5%输入电压变化的最大±0.2ppm，贴片晶振

负荷变化：当10%的负荷条件变化时，±为0.2ppm，

回流(SMD类型）：±1.0ppm，1回流，24小时后测量，

输出电压电平（峰值到峰值）：0.8Vp-p（最小值）
电气频率调谐：控制电压中心：+1.8V=0.9V±0.6V，+2.5V=1.4V±1.0V，+3.3V=1.5V±1.0V，+5.0V=1.5V±1.0V

频率偏差范围：最小±5.0ppm，电压控制+1.5V±1.0V，有源晶振

斜率极性（传递函数）：正斜率，输入阻抗：最小1.0兆欧姆，调制带宽：最小3.0KHz，线性：±10%

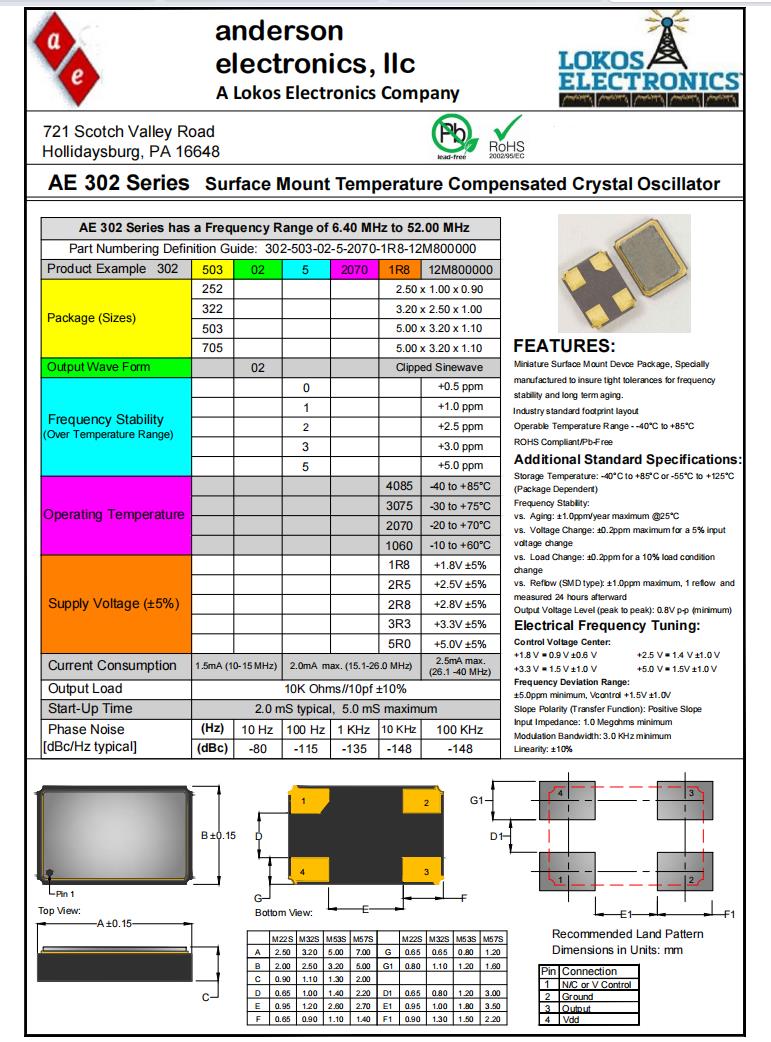

AE302,302-503-02-5-2070-1R8-12M800000,5032mm,Anderson温补晶振,参数表

Part Numbering Definition Guide: 302-503-02-5-2070-1R8-12M800000
Product Example 302	503	02	5	2070	1R8	12M800000
Package (Sizes)	252					2.50 x 1.00 x 0.90
	322					3.20 x 2.50 x 1.00
	503					5.00 x 3.20 x 1.10
	705					5.00 x 3.20 x 1.10
Output Wave Form		02				Clipped Sinewave
Frequency Stability (Over Temperature Range)			0			+0.5 ppm
			1			+1.0 ppm
			2			+2.5 ppm
			3			+3.0 ppm
			5			+5.0 ppm
Operating Temperature				4085		-40 to +85°C
				3075		-30 to +75°C
				2070		-20 to +70°C
				1060		-10 to +60°C
Supply Voltage (±5%)					1R8	+1.8V ±5%
	change				2R5	+2.5V ±5%
					2R8	+2.8V ±5%
					3R3	+3.3V ±5%
					5R0	+5.0V ±5%
Current Consumption	1.5mA (10-15MHz)		2.0mA max. (15.1-26.0MHz)			2.5mA max.
