SiTime精确计时解决方案的发展
SiTime精确计时解决方案的发展

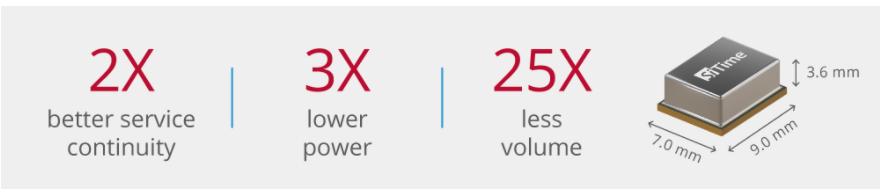

介绍SiTime行业领先的Epoch平台
Epoch平台如何实现无与伦比的性能?
-
TempFlat MEMS技术
-比传统石英谐振器的温度弹性高10倍,消除了活性下降。超小型谐振器质量极低,降低了重力的影响,抗振性提高了30倍。 -
双MEMS温度检测
-采用100%热耦合,确保温度跟踪速度加快40倍,这是一项关键功能,尤其是在气流波动和温度快速变化的情况下。 -
集成混合信号电路
-电源噪声抗扰度提高5倍,温度分辨率为30K,比石英高10倍。 -
加热器控制电路
-保持封装内几乎恒定的温度,确保振荡器性能一致。
为什么Epoch平台如此重要?

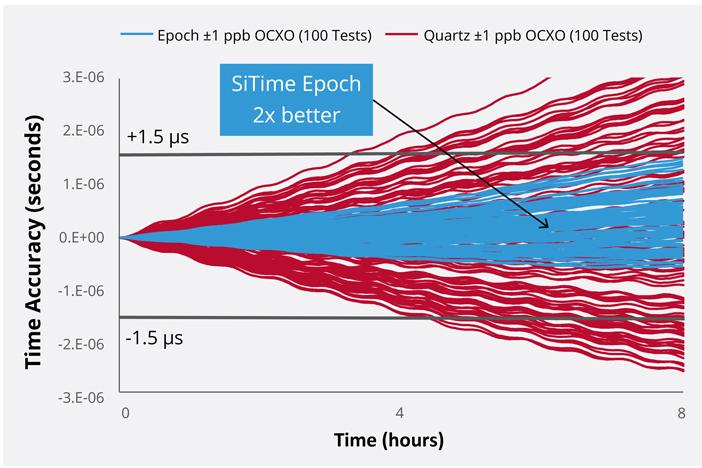

1-ppb Epoch平台MEMS OCXOs和来自最大石英供应商之一的同类1-ppb石英ocxo的保持测试。在8°C的温度循环和每秒1米的微风气流中进行测试,以引起快速温度变化。Epoch平台MEMS OCXO在8小时后将时间误差降低了2倍。
Epoch平台如何影响关键应用?
Device
Frequency
Stability(ppm)
Output Type
Supply Voltage(V)
Temp. Range(°C)
Package Size(mm)
SiT5801
10 to 60 MHz
±0.003 (±3 ppb)±0.005 (±5 ppb)
Regulated LVCMOSClipped Sinewave
2.52.83.3
-20 to 70-40 to 85-40 to 95
9.0 x 7.0
SiT5802
60 to 220 MHz
±0.003 (±3 ppb)±0.005 (±5 ppb)
Regulated LVCMOS
2.52.83.3
-20 to 70-40 to 85-40 to 95
9.0 x 7.0
SiT5811
10 to 60 MHz
±0.001 (±1 ppb)
Regulated LVCMOSClipped Sinewave
2.52.83.3
-20 to 70-40 to 85-40 to 95
9.0 x 7.0
SiT5812
60 to 220 MHz
±0.001 (±1 ppb)
Regulated LVCMOS
2.52.83.3
-20 to 70-40 to 85-40 to 95
9.0 x 7.0
