西铁城晶振,贴片晶振,CM130晶振,CM13032768DZFT晶振

频率:32.768KHZ

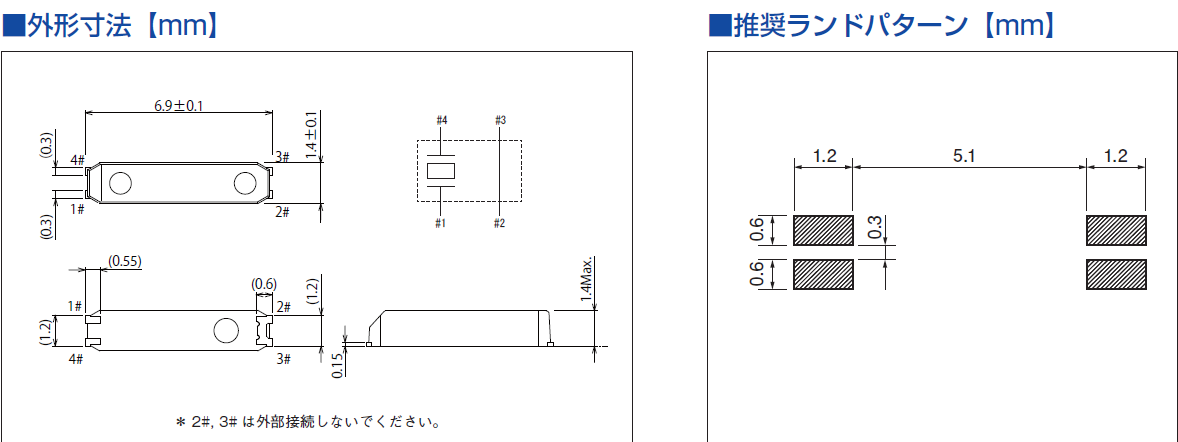

尺寸:7.0*1.5mm

小型的日本进口晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应32.768K以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

日本株式会社西铁城晶振品牌【CITIZEN】,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.

大多数人只知道日本西铁城公司是做手表,时钟产品类的,其实西铁城公司是一个集团公司,公司有很多个分公司,也生产很多种产品,比如石英晶振系列也是西铁城的主打产品之一,而且早在2001年就在中国建厂以生产贴片石英晶振表晶32.768KHZ系列为主,当然最出名的,深入中国人脑海里的还是西铁城的钟表了.西铁城晶振,贴片晶振,CM130晶振,CM13032768DZFT晶振

西铁城晶振,贴片晶振,CM130晶振,CM13032768DZFT晶振我司主要代理日本进口石英晶体谐振器,爱普生晶振,KDS晶体,西铁城晶振,精工晶体,日本进口的32.768KHz系列晶振产品多元化,外观尺寸有多项选择,并且支持无源以及有源晶振应用,有一个很棒的是几个知名晶振品牌之间产品可以交替替换石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求.

贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.西铁城晶振,贴片晶振,CM130晶振,CM13032768DZFT晶振

西铁城晶振

单位

CM130晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10ppm/ ±20ppm  (标准),

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

 6pF ,7pF ,9pF, 12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

西铁城CM130晶振系列编码表:

厂编码 厂家 型号 系列 Frequency
CM13032768DZFT Citizen Finedevice Co Ltd CM130 kHz Crystal (Tuning Fork) 32.768kHz
CM13032768DZFT Citizen Finedevice Co Ltd CM130 kHz Crystal (Tuning Fork) 32.768kHz
CM13032768DZFT Citizen Finedevice Co Ltd CM130 kHz Crystal (Tuning Fork) 32.768kHz
CM13032768DZYT Citizen Finedevice Co Ltd CM130 kHz Crystal (Tuning Fork) 32.768kHz
CM13032768DZYT Citizen Finedevice Co Ltd CM130 kHz Crystal (Tuning Fork) 32.768kHz
CM13032768DZYT Citizen Finedevice Co Ltd CM130 kHz Crystal (Tuning Fork) 32.768kHz
CM130-32.768KDZBTR Citizen Finedevice Co Ltd CM130 kHz Crystal (Tuning Fork) 32.768kHz

CM130

激励功率

在晶体单元上施加过多驱动力,会导致7015贴片晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率.

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象

更多内容请查看晶振料号
