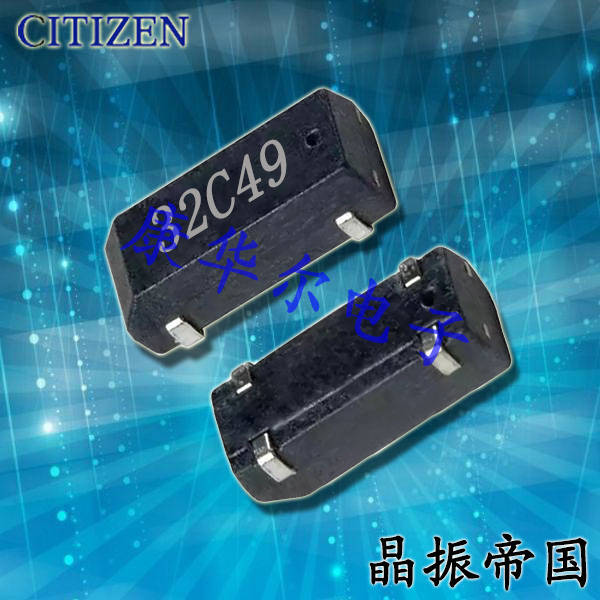

西铁城晶振,贴片晶振,CM250C晶振,CM250C100000AZFT晶振

频率:30~100KHZ

尺寸:8.0*3.8mm

贴片石英晶体谐振器,又简称为贴片晶振,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.
本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

西铁城精密装置发挥能力的领域是,小型精密高精度,高精度被要求的功能零部件领域.并且,通过多年建立的独自的技术,不断地提供高附加价值的微设备产品.西铁城晶振,贴片晶振,CM250C晶振,CM250C100000AZFT晶振

利用钟表的制作的小型精密零部件的金属加工技术,从工程设计到加工、组装、功能测试过程中的生产线和本公司制造加工机的独自开发,长期供给着小型、高精度的零部件.

同时,在使用石英晶振高精度材料的高精度中,效率很好地量产零部件的事也是本公司独自的核心技术.在材料技术和超精密加工技术,薄膜技术,连接技术,组装技术等,使石英和水晶等高精度零部件,产生了液晶装置,传感装置等高质量的功能器件产品.特别是,L - COS(Liquid crystal on silicon)采用了铁电液晶显示器,已经微高品位相机配备到前进了很高的评价.今后的车载显示屏和头部显示屏等的次世代显示器系统搭载的可能性很大.

西铁城晶振,贴片晶振,CM250C晶振,CM250C100000AZFT晶振此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.西铁城晶振,贴片晶振,CM250C晶振,CM250C100000AZFT晶振

西铁城晶振

单位

CM250C晶振

石英晶振基本条件

标准频率

f_nom

30~100KHZ

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20ppm/ ±30ppm  (标准),

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

 12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

西铁城CM250C晶振系列编码表:

原厂编码 厂家 型号 系列 Frequency
CM250C100000AZFT Citizen Finedevice Co Ltd CM250C kHz Crystal (Tuning Fork) 100kHz
CM250C100000AZFT Citizen Finedevice Co Ltd CM250C kHz Crystal (Tuning Fork) 100kHz
CM250C100000AZFT Citizen Finedevice Co Ltd CM250C kHz Crystal (Tuning Fork) 100kHz
CM250C32000AZFT Citizen Finedevice Co Ltd CM250C kHz Crystal (Tuning Fork) 32kHz
CM250C32000AZFT Citizen Finedevice Co Ltd CM250C kHz Crystal (Tuning Fork) 32kHz

CM200C_CM250C

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏日本进口晶振的产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
