西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振

频率：12.0 ~ 54.0 MHz

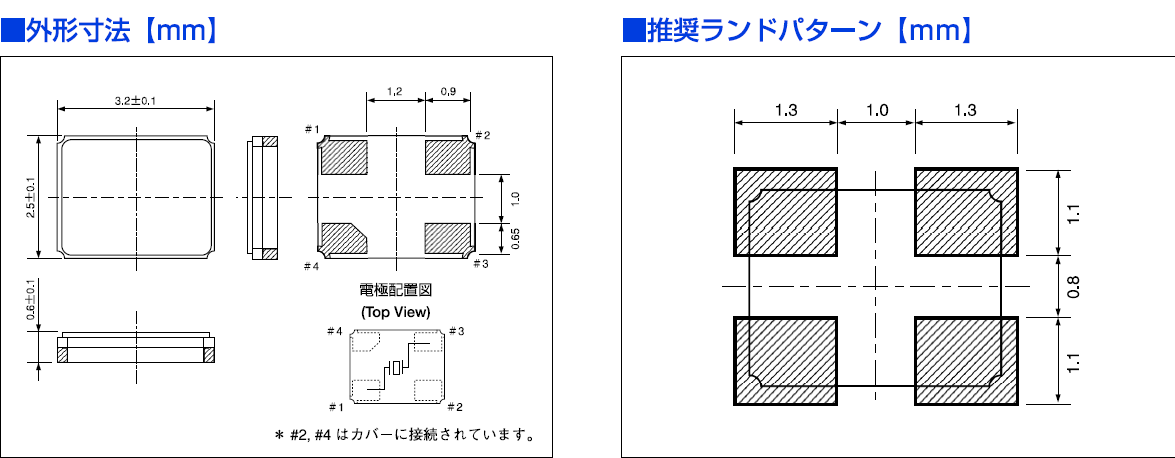

尺寸：3.2*2.5mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品.

订购热线：0755-27838351

西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器,压电石英晶振等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场.西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振
西铁城晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.

截止到2006年度,西铁城晶振在国内外的所有生产据点以及国内的非生产据点——西铁城制作所总公司、东京分公司、营业所,均取得了ISO14001认证.此后.

西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

贴片晶振是晶片通过滚筒倒边,主要是为了去除高品质石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.西铁城晶振,贴片晶振,CS325S晶振,CS325S24000000ABJT晶振

西铁城晶振	单位	CS325S晶振	石英晶振基本条件
标准频率	f_nom	12.0~54.0MHz	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30ppm (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10pF~∞	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

西铁城CS325S晶振系列编码表:

原厂编码	厂家	型号	系列	Frequency
CS325S24000000ABJT	Citizen Finedevice Co Ltd	CS325S	MHz Crystal	24MHz
CS325S24000000ABJT	Citizen Finedevice Co Ltd	CS325S	MHz Crystal	24MHz
CS325S24000000ABJT	Citizen Finedevice Co Ltd	CS325S	MHz Crystal	24MHz
CS325S25000000ABJT	Citizen Finedevice Co Ltd	CS325S	MHz Crystal	25MHz
CS325S25000000ABJT	Citizen Finedevice Co Ltd	CS325S	MHz Crystal	25MHz
CS325S25000000ABJT	Citizen Finedevice Co Ltd	CS325S	MHz Crystal	25MHz

CS325S

自动安装时的冲击:

自动安装和真空化引发的冲击会破坏产品特性并影响这些日本进口晶振.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

存储事项:

(1) 在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
