CTS晶振,贴片晶振,TFA32晶振,TFA322PI327KR晶振

频率:32.768KHZ

尺寸:3.2*1.5mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 CTS晶振,贴片晶振,TFA32晶振,TFA322PI327KR晶振

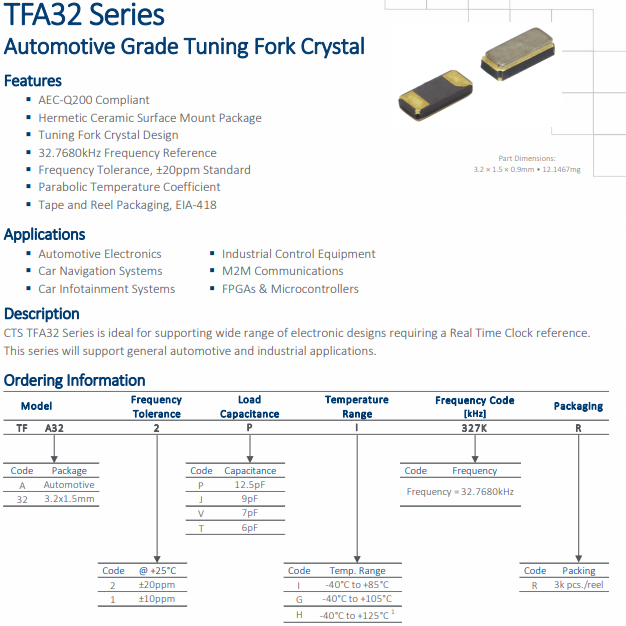

Japan1

CTS晶振,贴片晶振,TFA32晶振,TFA322PI327KR晶振

制造商 CTS晶振 产地 美国 产品编码 TFA322PI327KR
频率 32.768KHZ 负载 12.5pF 温度范围 --40°c~+85°c
频率偏差     ±20ppm
封装
金属贴片两脚 尺寸 3.2*1.5mm

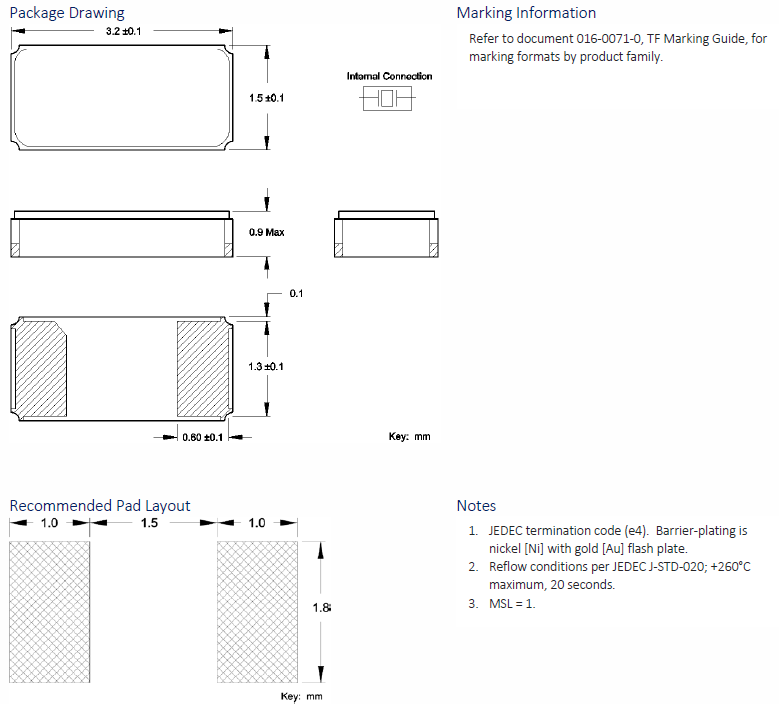

Japan2


CTS晶振规格

单位

TFA32晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +105°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

/±10ppm/±15pm/±20ppm/±30ppm/±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF/9pF/12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年



TFA32 3215

Japan4

保管

保管在高温多湿的场所可能会导致轻薄型音叉晶体单元端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

晶体谐振器

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

晶体振荡器

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOS IC一样考虑.有些3215封装32.768KHZ晶振没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接.关于个别机型请确认宣传册、规格书.

晶体滤波器

注意电路板图形的配置,避免输入端子和输出端子靠得太近.如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路.如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进32.768K晶振请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

TFA32

Japan5
