FOX晶振,贴片晶振,C5BA晶振,FC5BABCVI40.0晶振

频率:8~133MHZ

尺寸:5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型数码家电晶振,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 FOX晶振,贴片晶振,C5BA晶振,FC5BABCVI40.0晶振

Japan1

FOX晶振,贴片晶振,C5BA晶振,FC5BABCVI40.0晶振

制造商 FOX晶振 产地 美国 产品编码 FC5BABCVI40.0
频率 40MHZ 负载 7pF
温度范围 -40°c~+125°c
频率偏差     ±50ppm
封装
金属面贴片四脚 尺寸 5.0*3.2mm

Japan2

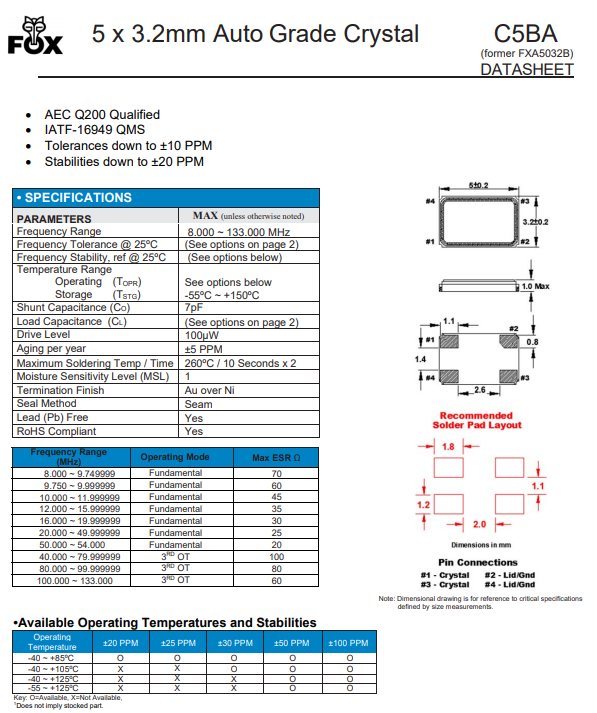

FOX晶振规格

单位

C5BA晶振频率范

石英晶振基本条件

标准频率

f_nom

8~133MHZ

标准频率

储存温度

T_stg

-55°C +155°C

裸存

工作温度

T_use

-40C +125°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10ppm15ppm,

±20ppm,±25ppm,

±30ppm,±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF~20pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

Japan3

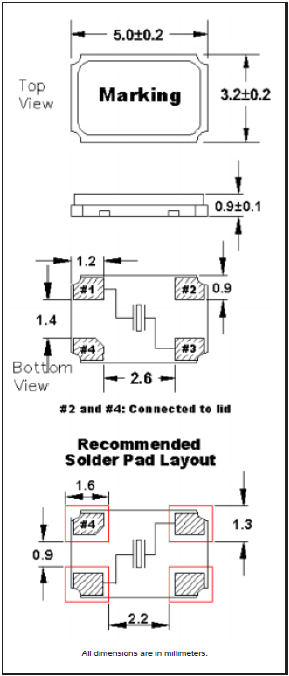

C5BA 5032 4P

Japan4

机械振动的影响

当产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管5032石英晶振品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

超声波清洗

(1)使用表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,无源贴片晶振特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用贴片晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的智能手机晶振可靠性和质量.请清理残余的助焊剂并烘干PCB.

通电

不建议从中间电位和/或极快速通电,否则会导致无源贴片晶振法产生振荡和/或非正常工作.的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于的频率范围和超声波清洗机的清洗频率很近,石英晶体谐振器容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

C5BA
