鸿星晶振,有源晶振,D7SV晶振,机顶盒信号接收器应用晶振

频率:1.75~200MHZ

尺寸:7.0*5.0mm

智能手机晶振,是指在普通有源晶振上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型,超薄型石英晶体元器必须攻克的关键技术之一
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 鸿星晶振,有源晶振,D7SV晶振,机顶盒信号接收器应用晶振

Japan1

鸿星晶振,有源晶振,D7SV晶振,机顶盒信号接收器应用晶振

我们用完整的高性能有源晶体产品全心全意的为客户工作,因此我们鸿星晶振投资建立一个有能力的游戏机晶振团队和基础设施,为我们所做的每一个游戏机晶振产品。公司建立平台有机的学习鼓励跨职能团队的工作保持更好的环境和温补晶振,石英晶体振荡器技术改进。

环保理念:

1.为环境保护和降低成本开发绿色技术。

2.为协调发展,共同参与社会的环境、健康与安全的改善活动。

3.在石英晶体振荡器产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素。

4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准。

5.为防止事故的发生和有源晶体制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责。

Japan2

鸿星晶振

标示

D7SV晶振

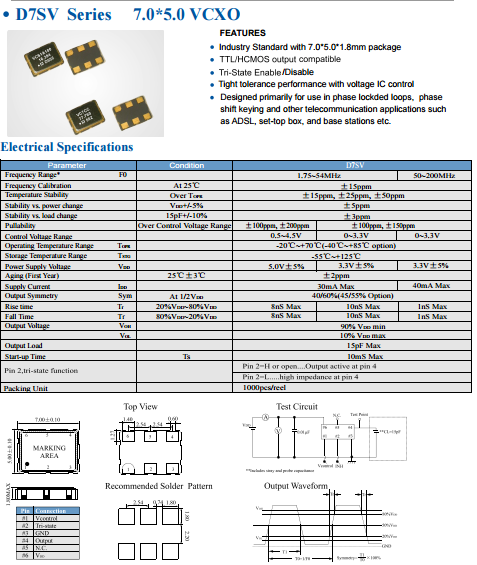

晶振基本信息对照表

标准范围

f0

1.75~200MHZ



電源電圧

Vcc

3.3V,2.5V



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载


15pF

LV-PECL    出力

标准频率偏差

f_tol

±25,±50,±100×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS

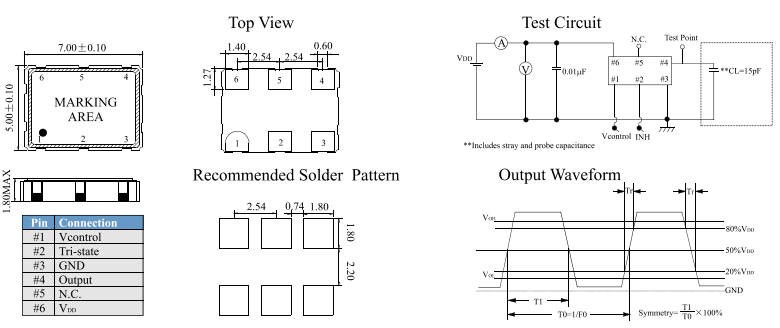

Japan3

D7SV

Japan4

SMD型晶振

焊接方法

(1) 贴片石英晶振回流的温度条件,普通有源振荡器的焊接条件示例 (260°C 峰值: 无铅产品)

关于冲洗清洁

由于采用小型、精密石英晶体振荡器芯片,以及相对而言频率与超音波清洁器相近,所以会
由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。

关于机械性冲击

(1) 从设计角度而言,即使数码相机晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么
问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击
之时,在使用之前,建议确认一下振荡检查等的条件。

(2) 贴片石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英片进行了密封保护,
因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3) 请尽量避免将本公司的石英晶体与机械性振动源(包括超声波振动源)安装到同一块基板上,
不得已要安装到同一块基板上时,请确保晶振能正常工作。

D7SV
