鸿星晶振,插件晶振,ETDA晶振,圆柱插件石英晶振

频率:32.768KHZ

尺寸:6.3*2.0mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Japan1

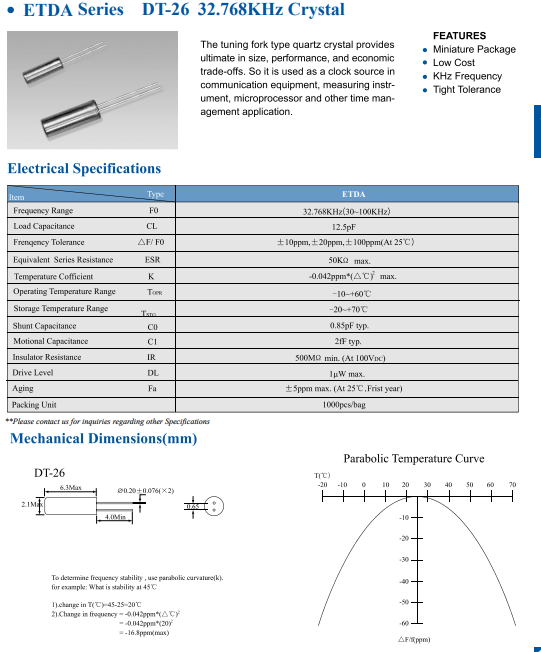

鸿星晶振,插件晶振,ETDA晶振,圆柱插件石英晶振

制造商 鸿星晶振 产地     台湾 产品型号 ETDA
频率 32.768KHZ
负载     12.5pF 温度范围 --10°c~+60°c
频率偏差     ±10ppm
封装
    金属插件两脚 尺寸 6.3*2.0mm

Japan2


鸿星晶振规格

单位

ETDA晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-20°C +70°C

裸存

工作温度

T_use

-10°C +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±10ppm,±30ppm,±100ppm


+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pFF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

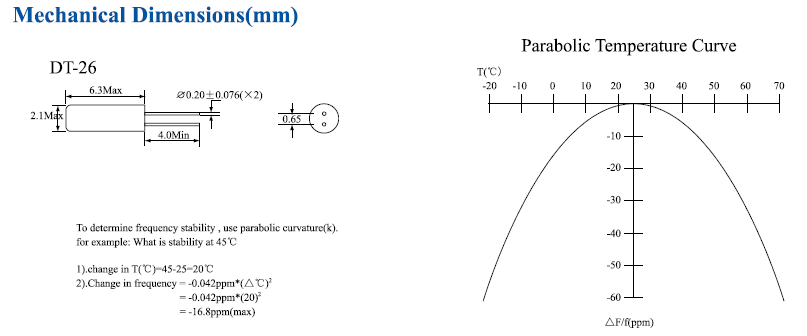

ETDA(Former DT-26) 2.0-6.0 32.768K

Japan4

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,圆柱晶振可以通过超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响圆柱插件晶振的可靠性和质量.请清理残余助焊剂并烘干PCB.

操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.

使用环境(温度和湿度)

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保高品质石英晶振未撞击机器或其他电路板等.

ETDA
