KDS晶振,贴片晶振,DMX-26S晶振,游戏机电子晶振

频率：32.768KHZ

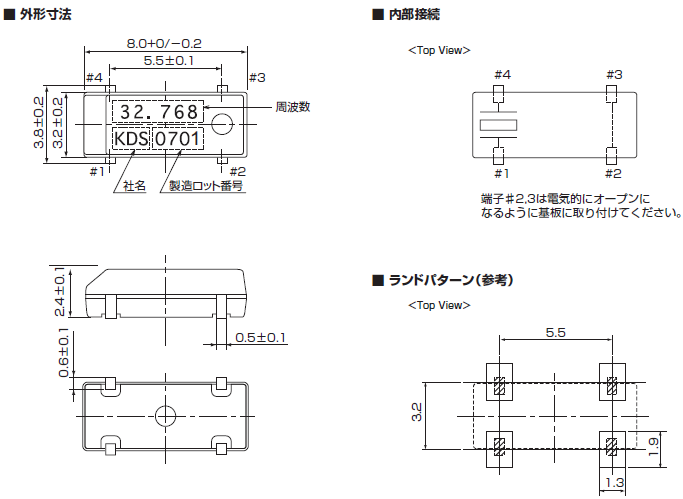

尺寸：8.0*3.8mm

此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性.

订购热线：0755-27838351

日本大真空,KDS晶振具有质量稳定,供货量平稳,并且在国内有生产线,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
KDS石英晶振以优良的产品迅速占领了中国市场,KDS品牌以在国内电子元件中深入民心,KDS晶振以专业化系统在全国各地的工厂生产.KDS以高超的生产技术,一流的生产设备,KDS晶体产品价格 “更便宜,更快,更好的产品”,节省劳动力,自动化生产设施的优势,以满足交货时间和需求是你选择KDS品牌最佳的合作伙伴.KDS晶振,贴片晶振,DMX-26S晶振,游戏机电子晶振

KDS晶振,贴片晶振,DMX-26S晶振,游戏机电子晶振.贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.

白片频率(腐蚀频率): 如 14.560000 MHz (是 14.318180 腐蚀片中心频率)
蒸镀目标频率: 标称频率±1000 PPM.(蒸镀微调、离子微调)

3.3.1、Space:被银时放置石英晶振晶片的治具.根据8038石英晶振晶片的直径(长度、宽度)、厚度选用合适尺寸的Space,尺寸过大容易造成被银电极偏位,尺寸偏小容易造成石英晶振晶片破碎和被银后贴片晶振晶片不宜取出.

3.3.2、MASK:被银电极.一般情况下,石英晶振频率低选用大尺寸 MASK,贴片晶振频率高选用小尺寸 MASK,
对同一规格产品 MASK 大、C0 大、电阻小.MASK 小、C0 小、电阻大.对有特殊要求(如 C0、C1、C0/C1、TS 等)的产品,在计算和试验的基础上选用合适的 MASK.对高频产品(尤其是高频 Fund)Mask 大,产品容易产生寄生.

石英晶振离子刻蚀调频技术:比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:

１.微调后调整频率能控制在±2ppm,一般只能保持在±５ppm;

２.产品的激励功率相关性参数有大幅提升;

３.产品的长期老化率可保证在±2ppm之内.KDS晶振,贴片晶振,DMX-26S晶振,游戏机电子晶振

KDS晶振	单位	DMX-26S晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF/9pF/12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年
