SMX-2S,6035mm,QuartzCom石英通晶振,导航仪晶振

频率：8MHz至240MHz

尺寸：6.0x3.5x1.0

SMX-2S,6035mm,QuartzCom石英通晶振,导航仪晶振，瑞士进口晶振，QuartzCom石英通晶振，型号：SMX-2S系列晶振，是一款小体积晶振尺寸：6.0x3.5x1.0mm封装，四脚贴片晶振，石英晶振，无源晶振，石英晶体谐振器，6035晶振，SMD晶振，无铅环保晶振，宽频率范围：8MHz至240MHz，工作温度范围：-20℃至+70℃商业应用，-40℃至+85℃工业应用，-40℃至+125℃汽车和航空电子应用。具有超小型，轻薄型，高精度，高性能，高品质，耐热及耐环境特点。应用于：通讯设备晶振，无线网络，电信晶振，导航仪晶振，音频，仪器设备晶振，蓝牙模块，汽车电子，安防设备，数码电子等应用。

订购热线：0755-27838351

SMX-2S,6035mm,QuartzCom石英通晶振,导航仪晶振,参数表

Parameter	Specification
Frequency range	8 ~ 67 MHz fundamental
Frequency range	50 ~ 180 MHz 3rd overtone
	120 ~ 240 MHz 5th overtone
Mode of oscillation	AT-cut
Standard frequencies	9.60, 10.245, 12.80, 13.00, 16.384, 20.00, 25.000, 27.00,32.00, 44.00 & 48.00 MHz
Frequency tolerance	±5 ~ ±30 ppm @ +25 °C
Frequency stability	±10 ~ ±50 ppm vs. operating temperature range
Aging	±1 ppm 1st year
Load capacitance	series or parallel resonance (CL = 8 ~ 32 pF)
Equivalent series resistance (ESR)	< 25 Ω @ 13 MHz
Equivalent series resistance (ESR)	< 15 Ω @ 32 MHz
Drive level	10 ~ 100 μW
Operating temperature range	-20 ~ +70 °C commercial application
	-40 ~ +85 °C industrial application
	-40 ~ +125 °C automotive application
Storage temperature range	-55 ~ +125 °C
Packaging unit	tape & reel 1.000 or 2.000 pieces
Customer specifications on request

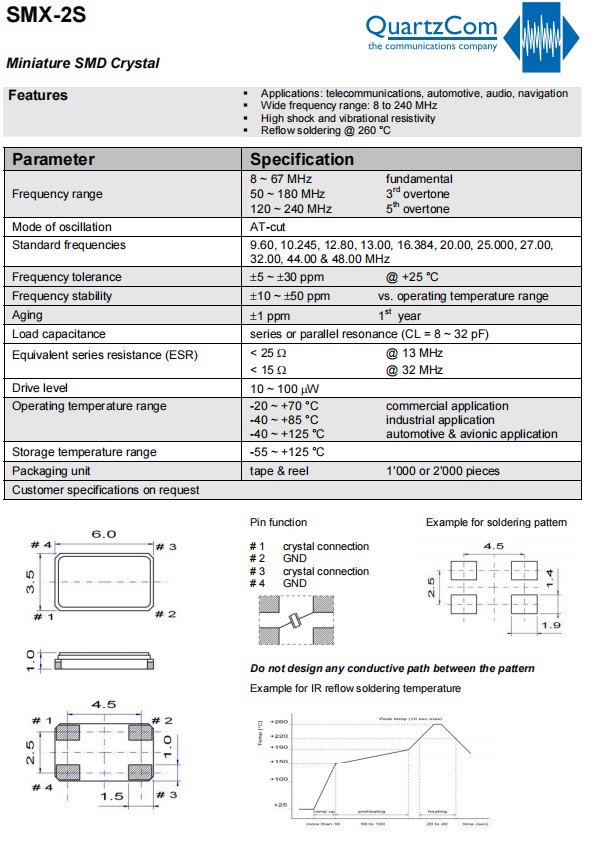

SMX-2S,6035mm,QuartzCom石英通晶振,导航仪晶振,尺寸图

SMX-2S,6035mm,QuartzCom石英通晶振,导航仪晶振

小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。
