SEIKO晶振,贴片晶振,SC-20T晶振,进口晶振

频率:32.768kHz

尺寸:2.0*1.2mm

贴片晶振表面型音叉式石英体.音叉谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性..32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.


订购热线:0755-27838351
QQ咨询 点击这里给我发消息

精工晶振在国内外的所有生产据点以及国内的非生产据点——精工制作所总公司、东京分公司、营业所,均取得了ISO14001认证.此后,精工石英晶振努力开展体系整合,并于2007年3月在国内集团的34个据点完成了向ISO14001多站认证的转变.

精工晶振力求通过此举,落实从设计、开发到精工晶振,石英晶体谐振器,精工石英晶振,精工石英晶体谐振器的生产、销售的一条龙环保管理,同时还将在一部分据点取得显著成效的改善事例推广应用到其他据点等,以提高整个精工晶振集团的环保绩效.SEIKO晶振,贴片晶振,SC-20T晶振,进口晶振

SEIKO晶振,贴片晶振,SC-20T晶振,进口晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题SEIKO晶振,贴片晶振,SC-20T晶振,进口晶振

西铁城晶振

单位

SC-20T晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20ppm(标准),

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

 6pF,7pF,9pF,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

精工32.768k晶振系列编码表:

原厂编码 厂家 型号  系列 Frequency
Q-SC20S0322070CAAF Seiko Instruments SC-20S kHz Crystal (Tuning Fork) 32.768kHz
Q-SC20S0321070CAFF Seiko Instruments SC-20S kHz Crystal (Tuning Fork) 32.768kHz
Q-SC20S0320570CADF Seiko Instruments SC-20S kHz Crystal (Tuning Fork) 32.768kHz
Q-SC20S03220C5AAAF Seiko Instruments SC-20S kHz Crystal (Tuning Fork) 32.768kHz
Q-SC20S03210C5AAAF Seiko Instruments SC-20S kHz Crystal (Tuning Fork) 32.768kHz
Q-SC20S03205C5AAAF Seiko Instruments SC-20S kHz Crystal (Tuning Fork) 32.768kHz

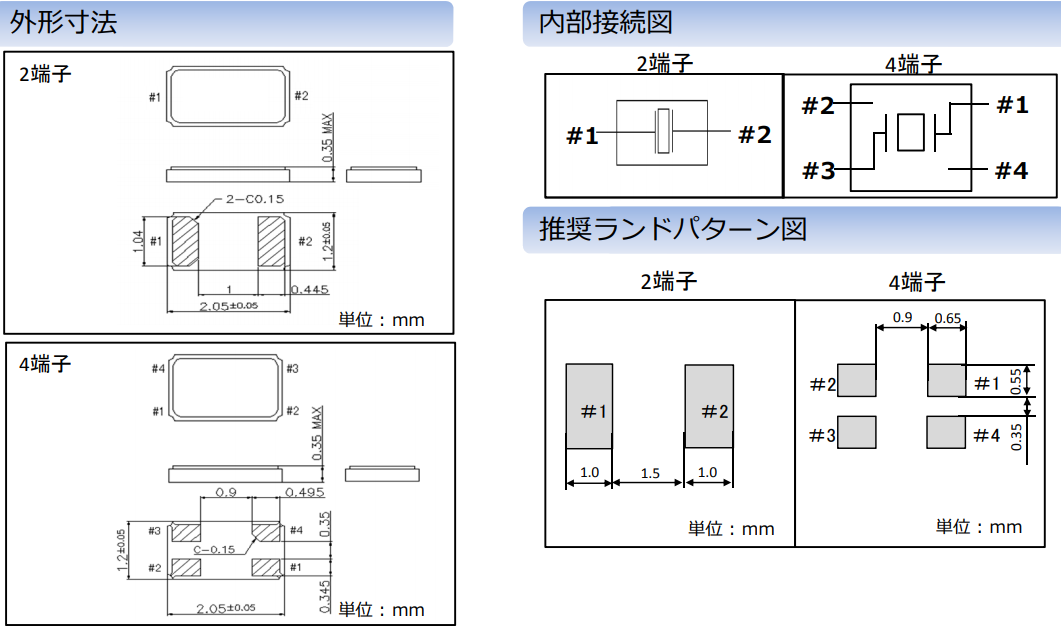

SC-20T 2012

激励功率

在晶体单元上施加过多驱动力,会导致日本进口晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率 .

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.

晶体振荡器和实时时钟模块

所有32.768K石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象
