希华晶振,压控温补晶振,STV-2520晶振,可穿戴设备小体积压控温补晶振
频率：16~52MHZ

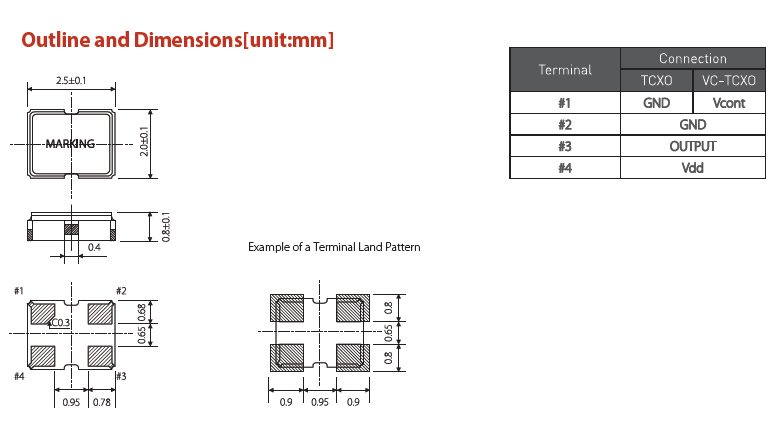

尺寸：2.5*2.0mm
电脑应用有源晶振,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,SMD石英晶振产品被广泛应用于,游戏机晶振,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

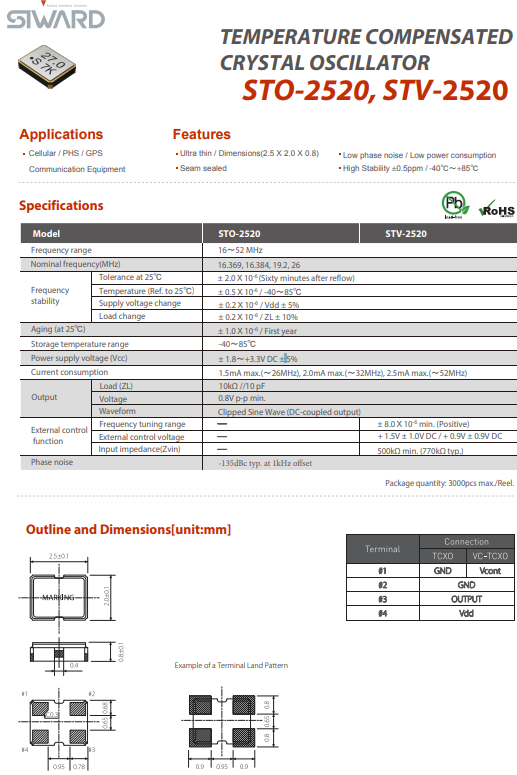

希华晶振,有源晶振,STV-2520晶振,小体积2520四脚贴片温补晶振
| 制造商 | 希华晶振 | 产地 | 台湾 | 产品型号 |
STV-2520 |
| 频率 | 19.2MHZ | 负载 |
10pF |
温度范围 | -40°c~+85°c |
| 频率偏差 |
±2.0ppm |
封装 |
金属面贴片四脚 | 尺寸 | 2.5*2.0mm |
|
希华晶振 |
标示 |
STV-2520晶振 |
晶振基本信息对照表 |
|
标准范围 |
f0 |
1～200MHz |
|
|
電源電圧 |
Vcc |
＋1.8Vo～＋3.3V |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
L_CMOS |
15pF |
CMOS 出力 |
|
标准频率偏差 |
f_tol |
±8×10-6 max.
|
初期偏差、
周波数温度特性、 電源、負荷変動特性、 経時変化(1年、＋25℃時) |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
对称 |
SYM |
40%～60% |
50% Vcc |
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、L_CMOS=15pF |
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些温度补偿晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
超声波清洗
(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过小体积有源晶振超声波进行清洗.但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对压控电压振荡器产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
