Siward希华XTL72时钟晶振,XTL721-S349-005,仪器仪表设备6G晶振

频率：32.768KHz

尺寸：3.2x1.5mm

Siward希华XTL72时钟晶振,XTL721-S349-005,仪器仪表设备6G晶振，台湾Siward希华晶振，型号：XTL72，编码为：XTL721-S349-005，频率为：32.768KHz，小体积晶振尺寸：3.2x1.5mm封装，采用真空密封件，两脚贴片晶振，无源贴片晶振，石英晶振，石英晶体谐振器，SMD晶体，无铅晶振。具有超小型，轻薄型，高精度，高性能，高可靠性，高品质，耐热及耐环境特点。符合AEC-Q200优良的冲击和耐热性。石英晶振被广泛应用于：蓝牙模块，无线网络，时钟晶振，钟表电子，仪器仪表设备，智能手机，电脑主板，汽车电子系统，智能水电表，交通灯控制器，计时产品等应用。

订购热线：0755-27838351

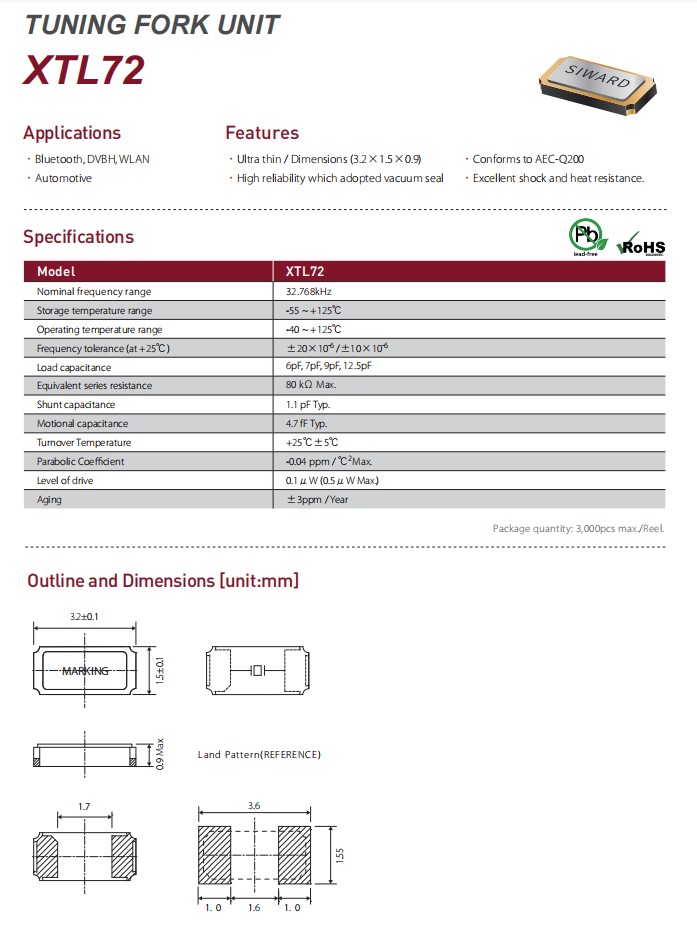

Siward希华XTL72时钟晶振,XTL721-S349-005,仪器仪表设备6G晶振，参数表

Model

XTL72

Nominal frequency range

32.768kHz

Storage temperature range

-55 ~ +125℃

Operating temperature range

-40 ~ +125℃

Frequency tolerance (at +25℃)

±20×10-6/±10×10-6

Load capacitance

6pF, 7pF, 9pF, 12.5pF

Equivalent series resistance

80 k Ω Max.

Shunt capacitance

1.1 pF Typ.

Motional capacitance

4.7 fF Typ.

Turnover Temperature

+25℃±5℃

Parabolic Coe cient

-0.04 ppm / ℃2Max.

Level of drive

0.1μW (0.5μW Max.)

Aging

±3ppm / Year

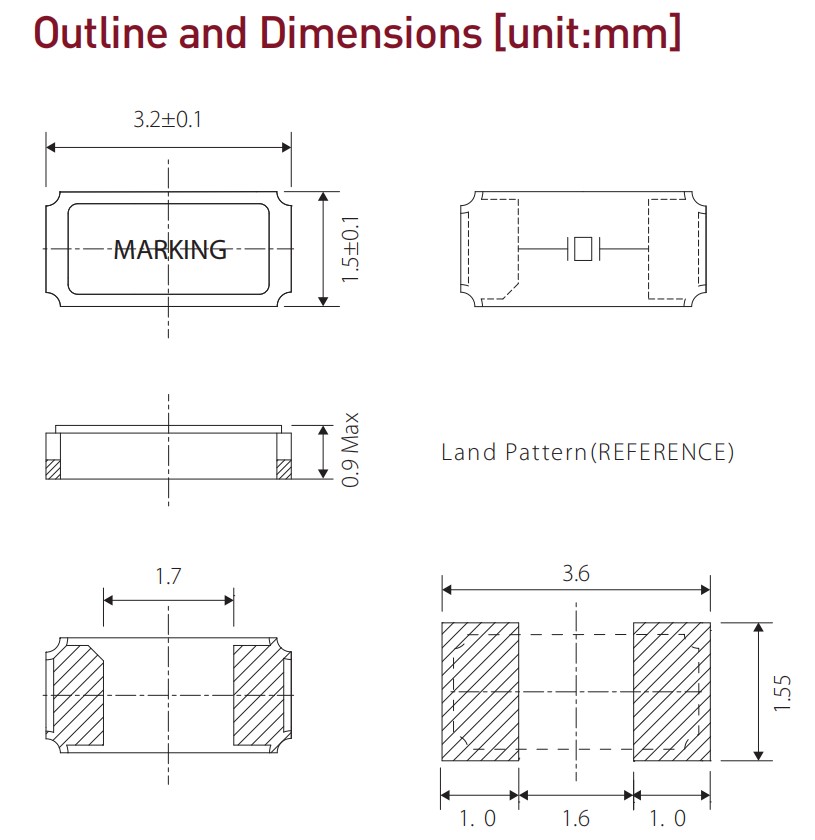

Siward希华XTL72时钟晶振,XTL721-S349-005,仪器仪表设备6G晶振，尺寸图

Siward希华XTL72时钟晶振,XTL721-S349-005,仪器仪表设备6G晶振

32.768KHz是款实时时钟晶振，它的作用是可以产生时序电路基准信号。而之所以选用32.768K是因为它是2的15次幂，是因为可以很精确的得到一秒的计时。不仅如此，包括所有的实时时钟晶振一般都是32.768K或其倍频。32.768K晶振的负载电容都是12.5pf。常用32.768K晶振的电子产品有智能手机、智能手表、安防和可穿戴设备等等。也还有很多生活类、工业类电子也会常用到这款频率的晶振。

晶振料号	品牌	描述	系列	频率
XTL721-Q23-048	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL72	32.768kHz
XTL721-S349-005	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL72	32.768kHz
XTL721-S999-301	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL72	32.768kHz
XTL721-S999-429	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL72	32.768kHz
XTL741-S999-319	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL74	32.768kHz
XTL741-U11-402	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL74	32.768kHz
XTL741-S999-298	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL74	32.768kHz
XTL741-S999-379	音叉谐振器	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL74	32.768kHz
XTL741-S999-327	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL74	32.768kHz
XTL721-S999-286	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL72	32.768kHz
XTL751-S999-544	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL75	32.768kHz
XTL751-S999-548	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL75	32.768kHz
XTL751-S999-420	Siward希华	CRYSTAL 32.768KHz 20PPM CRYSTAL	XTL75	32.768kHz
