6G数据通信晶振,514CBC001037BAG,Skyworks晶体振荡器

频率：24.5760MHZ

尺寸：5.0x3.2mm

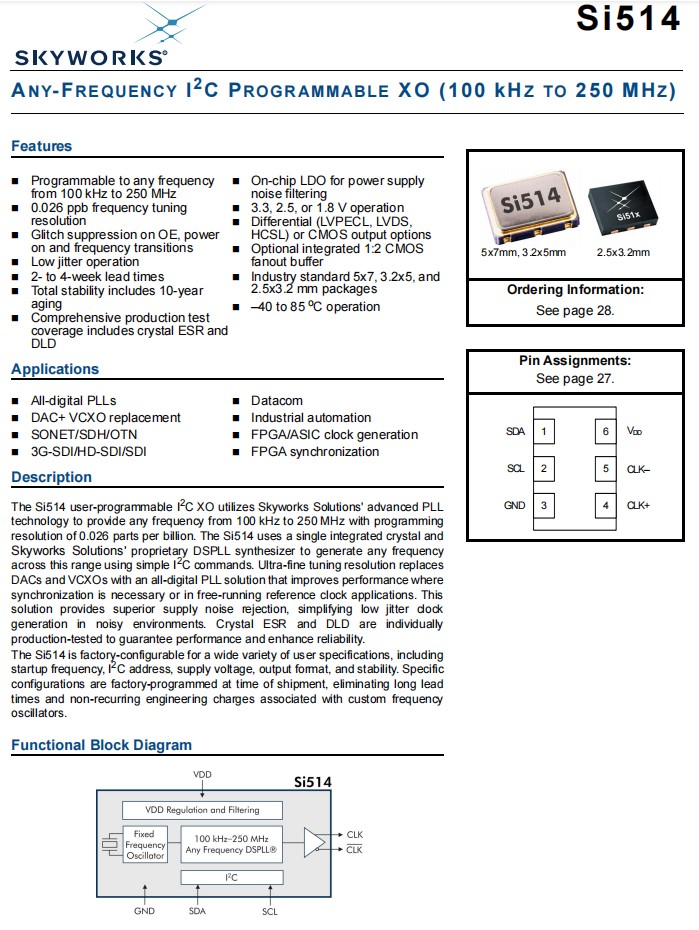

6G数据通信晶振,514CBC001037BAG,Skyworks晶体振荡器，进口晶振，Skyworks晶振，型号：Si514，编码为：514CBC001037BAG，频率为：24.5760MHZ，CMOS输出晶振，SMD石英晶振，尺寸：5.0x3.2mm，六脚贴片晶振，有源晶振。Si514用户可编程I2C XO利用Sky PLL解决方案的先进PLL技术，提供从100 kHz到250 MHz的任何频率，编程分辨率为0.026。Si514使用一个单一的集成晶体和天空工作解决方案的专有的DSPLL合成器，使用简单的I2C命令生成在这个范围内的任何频率。超微调分辨率用一种全数字的PLL解决方案取代了dac和VCXOs，该解决方案在需要同步或在自由运行的参考时钟应用程序中提高了性能。该解决方案提供了优越的电源噪声抑制，简化了在有噪声的环境下的低抖动时钟的产生。水晶ESR和DLD分别进行了生产测试，以保证性能和提高可靠性。Si514贴片晶振可在工厂上配置各种用户规格，包括启动频率、I2C地址、电源电压、输出格式和稳定性。特定的配置是在装运时由工厂编程的，消除了与定制频率振荡器相关的长交货时间和非重复的工程费用。应用于：全数字PLLs，DAC+ VCXO替换，SONET/SDH/OTN，3 G-SDI/HD-SDI/SDI，Datacom，工业自动化，FPGA/ASIC时钟生成，FPGA同步。

订购热线：0755-27838351

6G数据通信晶振,514CBC001037BAG,Skyworks晶体振荡器，参数表

Parameter

Symbol

Test Condition

Min

Typ

Max

Units

Programmable
Frequency Range

CMOS, Dual CMOS

24.576

MHz

LVDS/LVPECL/HCSL

0.1

—

250

MHz

Frequency
Reprogramming
Resolution

M RES

—

0.026

—

ppb

Frequency Range for
Small Frequency Change
(Continuous Glitchless
Output)

From center frequency

–1000

—

+1000

ppm

Settling time for Small
Frequency Change

<±1000 ppm from
center frequency

—

100

µs

Settling time for Large
Frequency Change (Out-
put Squelched during Fre-
quency Transition)

>±1000 ppm from
center frequency

—

Total Stability*

Frequency Stability Grade C

–30

—

+30

ppm

Frequency Stability Grade B

–50

—

+50

ppm

Frequency Stability Grade A

–100

—

+100

ppm

Temperature Stability

Frequency Stability Grade C

–20

—

+20

ppm

Frequency Stability Grade B

–25

—

+25

ppm

Frequency Stability Grade A

–50

—

+50

ppm

Startup Time

TSU

Minimum V DD until output
frequency (FO) within specification

—

Disable Time

FO< 10 MHz

—

µs

FO> 10 MHz

—

µs

Enable Time

FO< 10 MHz

—

µs

FO> 10 MHz

—

µs

*Note: Total stability includes initial accuracy, operating temperature, supply voltage change, load change, shock and vibration (not under operation), and 10 years aging at 40 oC.

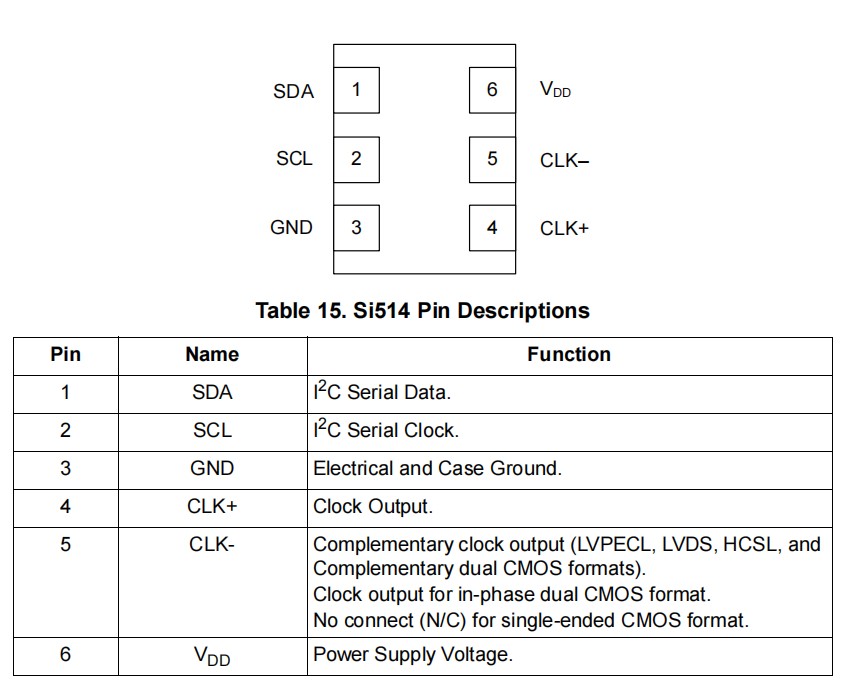

6G数据通信晶振,514CBC001037BAG,Skyworks晶体振荡器，尺寸图

6G数据通信晶振,514CBC001037BAG,Skyworks晶体振荡器

产品特点：

可编程至100 kHz至250 MHz的任何频率

0.026 ppb频率调谐分辨率
OE、通电和频率转换的故障抑制
低抖动操作
2至4周交付周期
总体稳定性包括10年老化
全面的生产测试覆盖范围包括晶体ESR和DLD
用于电源噪声滤波的片上LDO
3.3、2.5或1.8 V操作
差分（LVPECL、LVDS、，HCSL）或CMOS输出选项
可选集成1:2 CMOS扇出缓冲器
行业标准：7.0x5.0、3.2x5和2.5x3.2mm封装贴片石英晶振
–40至85℃操作

晶振料号	品牌	描述	系列	频率	输出	电压
514KCC000887BAG	Skyworks晶振	XTAL OSC XO 24.0000MHZ CMOS SMD	Si514	24 MHz	CMOS	1.8V
514GBB000118AAG	Skyworks晶振	XTAL OSC XO 156.2500MHZ CMOS SMD	Si514	156.25 MHz	CMOS	2.5V
514CBB000112BAG	Skyworks晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si514	10 MHz	CMOS	3.3V
514CCC000926AAG	Skyworks晶振	XTAL OSC XO 5.0000MHZ CMOS SMD	Si514	5 MHz	CMOS	3.3V
514CAC001900BAG	Skyworks晶振	XTAL OSC XO 11.1300MHZ CMOS SMD	Si514	11.13 MHz	CMOS	3.3V
514CCC000148AAG	Skyworks晶振	XTAL OSC XO 24.5760MHZ CMOS SMD	Si514	24.576 MHz	CMOS	3.3V
514CBB000112AAG	Skyworks晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si514	10 MHz	CMOS	3.3V
514CBC001037BAG	Skyworks晶振	XTAL OSC XO 24.5760MHZ CMOS SMD	Si514	24.576 MHz	CMOS	3.3V
514CAC000798BAGR	Skyworks晶振	XTAL OSC XO 1.0000MHZ CMOS SMD	Si514	1 MHz	CMOS	3.3V
514CCC000121BAGR	Skyworks晶振	XTAL OSC XO 100.0000MHZ CMOS SMD	Si514	100 MHz	CMOS	3.3V
514CCC001432BAGR	Skyworks晶振	XTAL OSC XO 72.0000MHZ CMOS SMD	Si514	72 MHz	CMOS	3.3V
514CCC001733BAGR	Skyworks晶振	XTAL OSC XO 100.0000MHZ CMOS SMD	Si514	100 MHz	CMOS	3.3V
514GCC001432BAGR	Skyworks晶振	XTAL OSC XO 72.0000MHZ CMOS SMD	Si514	72 MHz	CMOS	2.5V
514KCC000115BAGR	Skyworks晶振	XTAL OSC XO 125.0000MHZ CMOS SMD	Si514	125 MHz	CMOS	1.8V
514KCC001432BAGR	Skyworks晶振	XTAL OSC XO 72.0000MHZ CMOS SMD	Si514	72 MHz	CMOS	1.8V
514KBC001688BAGR	Skyworks晶振	XTAL OSC XO 18.0000MHZ CMOS SMD	Si514	18 MHz	CMOS	1.8V
514KBC001688BAG	Skyworks晶振	XTAL OSC XO 18.0000MHZ CMOS SMD	Si514	18 MHz	CMOS	1.8V
514CCC000121BAG	Skyworks晶振	XTAL OSC XO 100.0000MHZ CMOS SMD	Si514	100 MHz	CMOS	3.3V
514CCC001432BAG	Skyworks晶振	XTAL OSC XO 72.0000MHZ CMOS SMD	Si514	72 MHz	CMOS	3.3V
514CCC001733BAG	Skyworks晶振	XTAL OSC XO 100.0000MHZ CMOS SMD	Si514	100 MHz	CMOS	3.3V
514GCC001432BAG	Skyworks晶振	XTAL OSC XO 72.0000MHZ CMOS SMD	Si514	72 MHz	CMOS	2.5V
514KCC000115BAG	Skyworks晶振	XTAL OSC XO 125.0000MHZ CMOS SMD	Si514	125 MHz	CMOS	1.8V
514KCC001432BAG	Skyworks晶振	XTAL OSC XO 72.0000MHZ CMOS SMD	Si514	72 MHz	CMOS	1.8V
514CCA000262BAGR	Skyworks晶振	XTAL OSC XO 70.0000MHZ CMOS SMD	Si514	70 MHz	CMOS	3.3V
514KCA000111BAGR	Skyworks晶振	XTAL OSC XO 25.0000MHZ CMOS SMD	Si514	25 MHz	CMOS	1.8V
514CBA000144BAGR	Skyworks晶振	XTAL OSC XO 80.0000MHZ CMOS SMD	Si514	80 MHz	CMOS	3.3V
514CAC000798BAG	Skyworks晶振	XTAL OSC XO 1.0000MHZ CMOS SMD	Si514	1 MHz	CMOS	3.3V
514CAA000112BAGR	Skyworks晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si514	10 MHz	CMOS	3.3V
514CCA000262BAG	Skyworks晶振	XTAL OSC XO 70.0000MHZ CMOS SMD	Si514	70 MHz	CMOS	3.3V
514KCA000111BAG	Skyworks晶振	XTAL OSC XO 25.0000MHZ CMOS SMD	Si514	25 MHz	CMOS	1.8V
514KAB000112BAGR	Skyworks晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si514	10 MHz	CMOS	1.8V
514CAB000159BAGR	Skyworks晶振	XTAL OSCILLATOR有源晶体	Si514	148.5 MHz	CMOS	3.3V
514KAB000115BAGR	Skyworks晶振	DIFFERENTIAL/SINGLE-ENDED; I2C P	Si514	125 MHz	CMOS	1.8V
514CBB000790AAGR	Skyworks晶振	XTAL OSC XO 32.0000MHZ CMOS SMD	Si514	32 MHz	CMOS	3.3V
514CBB001212AAGR	Skyworks晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si514	10 MHz	CMOS	3.3V
514CBB001524AAGR	Skyworks晶振	XTAL OSC XO 48.0000MHZ CMOS SMD	Si514	48 MHz	CMOS	3.3V
514CBB001541AAGR	Skyworks晶振	XTAL OSC XO 96.0000MHZ CMOS SMD	Si514	96 MHz	CMOS	3.3V
514KBB000144AAGR	Skyworks晶振	XTAL OSC XO 80.0000MHZ CMOS SMD	Si514	80 MHz	CMOS	1.8V
514CBC000110BAGR	Skyworks晶振	XTAL OSC XO 74.2500MHZ CMOS SMD	Si514	74.25 MHz	CMOS	3.3V
514CBC000111BAGR	Skyworks晶振	XTAL OSC XO 25.0000MHZ CMOS SMD	Si514	25 MHz	CMOS	3.3V
514CBC000112BAGR	Skyworks晶振	XTAL OSC XO 10.0000MHZ CMOS SMD	Si514	10 MHz	CMOS	3.3V
514CBC000199BAGR	Skyworks晶振	XTAL OSC XO 40.0000MHZ CMOS SMD	Si514	40 MHz	CMOS	3.3V
514CBC000798BAGR	Skyworks晶振	XTAL OSC XO 1.0000MHZ CMOS SMD	Si514	1 MHz	CMOS	3.3V
514CBC000926BAGR	Skyworks晶振	XTAL OSC XO 5.0000MHZ CMOS SMD	Si514	5 MHz	CMOS	3.3V
514CBC000993BAGR	Skyworks晶振	XTAL OSC XO 13.0000MHZ CMOS SMD	Si514	13 MHz	CMOS	3.3V
514CBC001037BAGR	Skyworks晶振	XTAL OSC XO 24.5760MHZ CMOS SMD	Si514	24.576 MHz	CMOS	3.3V
514CBC001598BAGR	Skyworks晶振	XTAL OSC XO 5.1200MHZ CMOS SMD	Si514	5.12 MHz	CMOS	3.3V
514CBC001728BAGR	Skyworks晶振	XTAL OSC XO 37.0000MHZ CMOS SMD	Si514	37 MHz	CMOS	3.3V
514CBC001729BAGR	Skyworks晶振	XTAL OSC XO 38.0000MHZ CMOS SMD	Si514	38 MHz	CMOS	3.3V
