微晶晶振,贴片晶振,CC7V-T1A晶振,CC7V-T1A-32768kHz-125pF-20ppm-TA-QC晶振

频率：32.768KHZ

尺寸：3.2*1.5mm

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.

订购热线：0755-27838351

Japan1

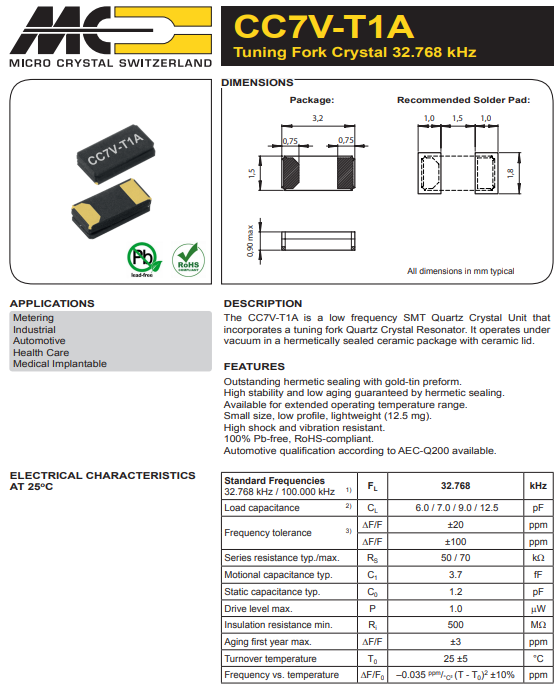

微晶晶振,贴片晶振,CC7V-T1A晶振,CC7V-T1A-32768kHz-125pF-20ppm-TA-QC晶振

制造商	微晶晶振	产地	瑞士	产品编号	CC7V-T1A-32768kHz-125pF-20ppm-TA-QC
频率	32.768KHZ	负载	12.5pF	温度范围	-40°c~+85°c
频率偏差	±20ppm	封装	陶瓷面贴片两脚	尺寸	3.2*1.5mm

Japan2

微晶晶振规格	单位	CC7V-T1A晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm,±100ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF~12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

Japan3

CC7A-T1A 3215

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.软焊温度条件被设计成可以和普通电子零部件3215贴片晶振同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据SMD石英晶振实际使用状态进行确认.

撞击

虽然压电石英晶振产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对32.768K晶振特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保时钟钟表晶振未撞击机器或其他电路板等.
