泰艺晶振,插件晶振,XB-J晶振,台产无铅环保插件晶振

频率:32.768KHZ

尺寸:1.0*4.6mm

压电石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,热高耐性,耐热循环性和耐振性等的高可靠性能.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Japan1

泰艺晶振,插件晶振,XB-J晶振,台产无铅环保插件晶振

制造商 泰艺晶振 产地     台湾 产品型号 XB-J
频率 32.768KHZ
负载 6pF
温度范围 --40°c~+85°c
频率偏差     ±20ppm
封装

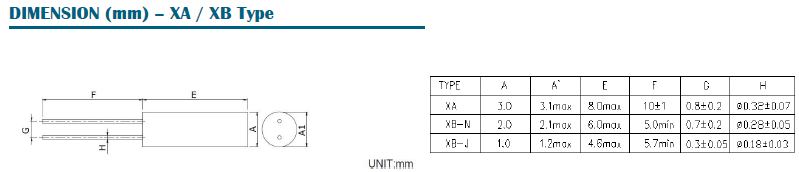

    金属插件两脚 尺寸 1.0*4.6mm

Japan2

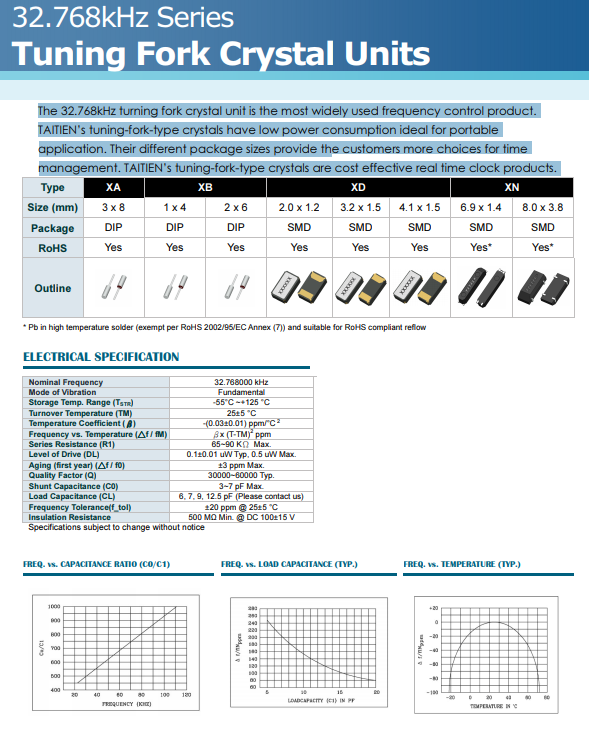

泰艺晶振规格

单位

XB-J晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-45°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF/9pF/12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年


XA 3_8

Japan4

装载

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得DIP进口圆柱晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致圆柱音叉表晶出现裂痕,从而引起性能劣化.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

其他

晶体谐振器

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致32.768K晶振特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

XA

Japan5
