TXC晶振,贴片晶振,8Z晶振,小体积耐热晶振

频率:12~66MHZ

尺寸:2.5*2.0mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 TXC晶振,贴片晶振,8Z晶振,小体积耐热晶振

台湾晶技晶振TXC晶振是一个专业生产晶振频率组件与感测组件的供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗等市场.

TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商,致力于研究设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品.TXC晶振目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)

经营理念:

企业的核心价值在于所宣达之经营2520晶振理念以及相随之企业愿景及使命,是以企业为求永续之发展,无不用心于长远架构之建立,以及核心价值之建构之上.台湾晶技有鉴于企业核心价值对于长期发展之急迫性以及重要性,是以随企业之渐次发展,将公司之愿景宣言、使命宣言,以及企业文化一并揭橥如下:

愿景宣言

矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品,并于2015年达成两百亿之营业目标,同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大.

8Z晶振特征

高精度和高频率稳定性。

非常适合降低EMI效应。

蓝牙,无线通信设备,DSC,PDA和移动电话的最佳选择。

 符合RoHS标准/无铅

TXC晶振规格

单位

8Z晶振频率范围

石英晶振基本条件

标准频率

f_nom

  12~66MHZ

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-10°C +70°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20/±50( × 10-6 (标准),

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF/10pF/12pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

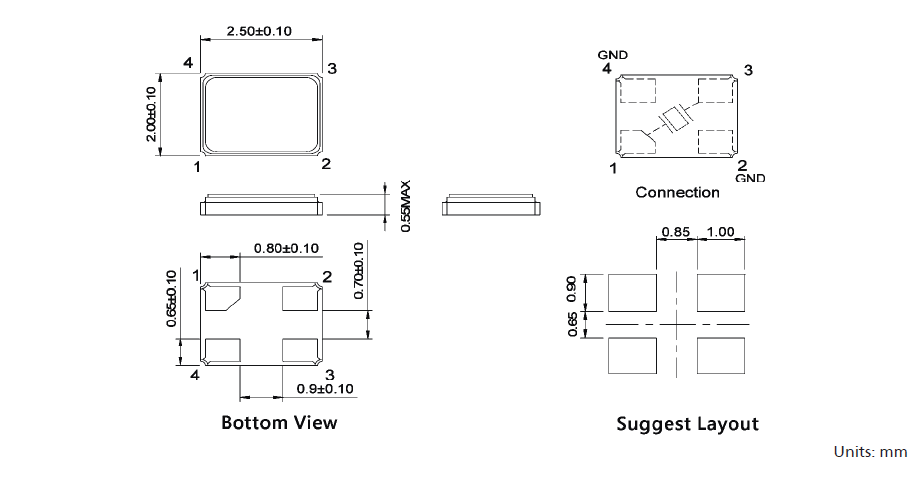

8Z 2520

Japan4

超声波清洗

(1)使用AT-切割晶体和表面声波9SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下, 特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为轻巧小体积谐振器可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面.

使用环境(温度和湿度)

请在规定的温度范围内使用.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

通电

不建议从中间电位和/或极快速通电,否则低损耗8Z晶振会导致无法产生振荡和/或非正常工作.的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然压电石英晶振在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

Japan5
