AKER晶振,有源晶振,SMAN-221晶振,32.768KHZ有源晶振

频率：32~50MHZ

尺寸：2.5*2.0mm

有源贴片石英晶振2520贴片晶振小尺寸系列SMD晶片目前采用了激光切割技术,按照最严格的切割机各项设备参数,严格挑选各类晶体切割,如:磨料,线切割线,槽轮等,通过以上方法使切割出的晶片在厚度一致性,平行度,表面粗糙度上都超越其它切割方式,提高了晶片的精度,提高了生产效率.

订购热线：0755-27838351

AKER晶振,有源晶振,SMAN-221晶振,32.768KHZ有源晶振. 2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

安碁科技成立于西元1990年,主要从事贴片石英晶振元件产品的研发、制造及销售.拥有深厚的有源晶体研发技术底蕴，为晶体振荡器之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

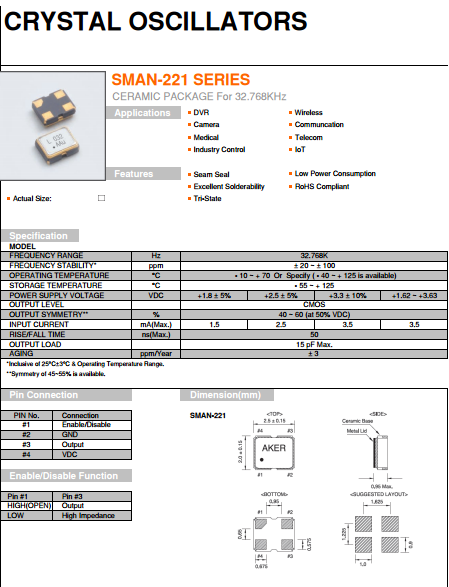

Japan2

AKER晶振	标示	SMAN-221晶振	晶振基本信息对照表
标准范围	f0	32.768KHZ
電源電圧	Vcc	1.8V,2.5V,3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载		15pF	CMOS出力
标准频率偏差	f_tol	±20ppm×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.	50% Vcc
对称	SYM	40%～60%
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、CMOS

Japan3

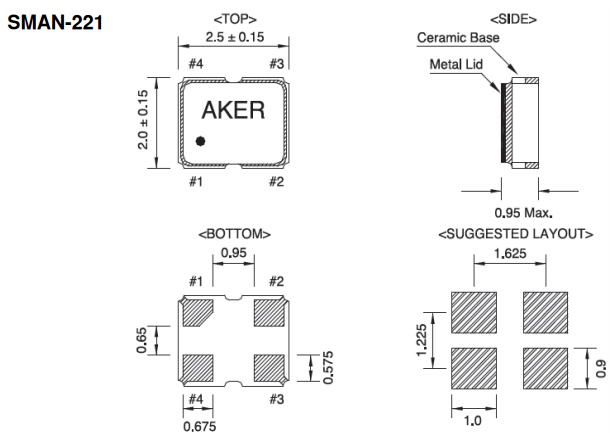

SMAN-221

Japan4

石英晶振各项注意事项：

高性能有源晶体产品使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用.因很多种数码家电晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

晶体产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的产品.但是为了普通有源晶振产品的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.

7-1:机械振动的影响

当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管智能手机晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

SMAN-221K
