AKER晶振,有源晶振,SMBF-221晶振,进口石英晶体振荡器

频率:2~50MHZ

尺寸:2.5*2.0

计算机电脑晶振在设计时就与各款型号IC匹配等相关技术,使用IC与晶片设计匹配技术:是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等有它的特殊性,必须考虑振荡器的供应电压,起动电压和产品上升时间,下降时间等相关参数.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 AKER晶振,有源晶振,SMBF-221晶振,进口石英晶体振荡器

Japan1

AKER晶振,有源晶振,SMBF-221晶振,进口石英晶体振荡器.2520mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

安碁科技成立于西元1990年,主要从事贴片晶振元件产品的研发、制造及销售。拥有深厚的CMOS输出晶振研发技术底蕴,为晶体振荡器之专业制造公司。深耕台湾、布局全球。在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进。

Japan2

AKER晶振

标示

SMBF-221晶振

晶振基本信息对照表

标准范围

f0

2~54MHZ



電源電圧

Vcc

1.8V,2.5V,3.3Voption



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载


15pF

CMOS出力

标准频率偏差

f_tol

 ± 25 ppm×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS

Japan3

SMBF-221

Japan4

进口电压温度补偿晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些石英晶体振荡器产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对进口有源晶体特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保游戏机晶振产品未撞击机器或其他电路板等.

控制板晶振和实时时钟模块:

所有通信专用有源晶振和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致进口2520有源晶振会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将压电贴片晶体输出负载安装在尽可能靠近振荡器的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致网络通信晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请

未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的台产晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

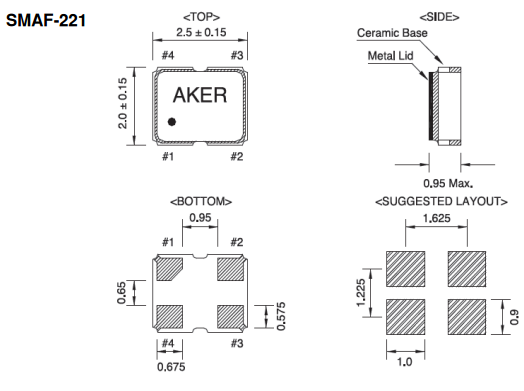

SMAF-221
