AKER晶振,有源晶振,SMBN-531晶振,网络通讯高品质晶振

频率:1~200

尺寸:5.0*3.2mm

5032mm体积的有源晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的石英晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息 AKER晶振,有源晶振,SMBN-531晶振,网络通讯高品质晶振

Japan1

AKER晶振,有源晶振,SMBN-531晶振,网络通讯高品质晶振.有源石英晶振,无论是温补晶体也好,压控晶振也罢,产品均采用了,离子刻蚀调频技术,比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内

安碁科技成立于西元1990年,主要从事游戏机晶振元件产品的研发、制造及销售.拥有深厚的有源晶体研发技术底蕴,为晶体振荡器之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.

Japan2

AKER晶振

标示

SMBN-531晶振

晶振基本信息对照表

标准范围

f0

1~200MHZ



電源電圧

Vcc

1.8V,2.5V,3.3V



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载


15pF

CMOS出力

标准频率偏差

f_tol

 ± 20ppm×10-6 max.



初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS

Japan3

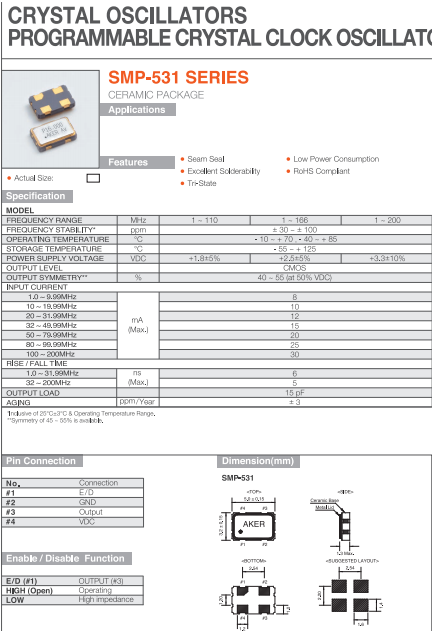

SMBN-531

Japan4

进口精密石英晶体振荡器自动安装和真空化引发的冲击会破坏产品特性并影响这些智能手机晶振产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对进口台产晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保游戏机晶振产品未撞击机器或其他电路板等.

控制板晶振和实时时钟模块:

所有通信专用金属面石英晶体和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致石英晶体振荡器会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将移动网络晶振输出负载安装在尽可能靠近无线基站台振荡器的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致金属面四脚晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请

未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的移动网络晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

SMBN-531M
