Abracon晶振,贴片晶振,ABSM2晶振,ABSM2-16.9344MHZ-4-T晶振

频率:3.5~70MHz

尺寸:12.5*4.6mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 Abracon晶振,贴片晶振,ABSM2晶振,ABSM2-16.9344MHZ-4-T晶振

Japan1

Abracon晶振,贴片晶振,ABSM2晶振,ABSM2-16.9344MHZ-4-T晶振

制造商 Abracon晶振 产地 美国 产品编码 ABSM2-16.9344MHZ-4-T
频率 3.5~70MHz 负载 20pF
温度范围 -10°c~+60°c
频率偏差     ±30ppm
封装
陶瓷属面贴片四脚 尺寸 12.5*4.6mm

Japan2


Abracon晶振规格

单位

ABSM2晶振频率范围

石英晶振基本条件

标准频率

f_nom

3.5~70MHz

标准频率

储存温度

T_stg

-40°C +85°C

裸存

工作温度

T_use

-10°C +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

20pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

Japan3

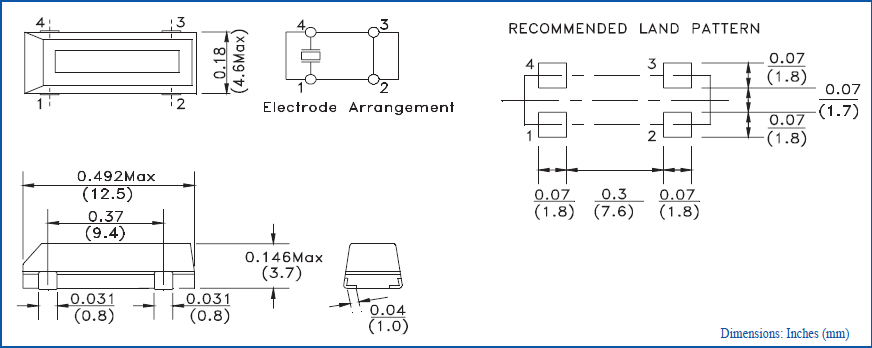

absm2 12.5-4.6

Japan4

SMD产品

大型四脚无源谐振器产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响. 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊. 基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用进口SMD石英晶体.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

不建议从中间电位和/或极快速通电,否则会导致智能手机晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

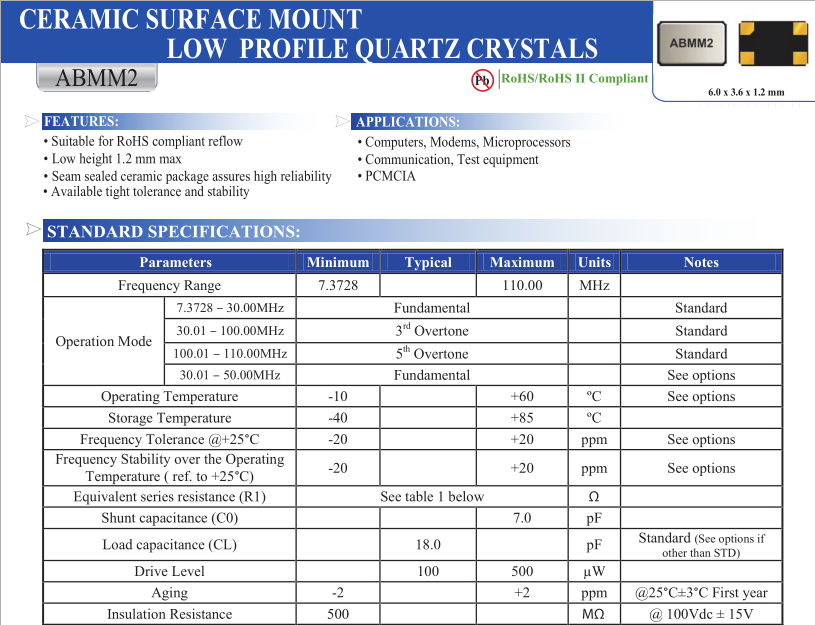

ABMM2


Japan5
