SEIKO赋能车载电子晶振在严苛环境下稳定运行
随着汽车产业向着电动化,网联化,智能化,自动驾驶方向持续演进,整车电子架构发生颠覆性变革.从传统车身控制,动力ECU,车载影音导航,到当下高速发展的ADAS高级驾驶辅助系统,车载雷达,视觉摄像头,车规GNSS定位,V2X车联网通信,BMS电池管理系统,智能座舱域控制器,车载网关等,越来越多的电子模块被集成到有限的整车空间之中.晶振作为所有数字电路,通信电路,时序电路的"心跳源",是保障系统时序同步,数据采样精准,通信链路稳定的核心无源器件,晶振的频率稳定性,抗环境干扰能力,长期可靠性,直接决定整套车载电子系统能否安全,持续工作.
不同于消费电子设备恒温,低振动,低电磁干扰的使用场景,车载是公认的最严苛的电子应用场景之一.车辆运行过程中,电子器件需要持续面对剧烈温度交变,持续机械振动,瞬时强冲击,高湿凝露,粉尘油污腐蚀,复杂电磁干扰,电源电压波动等多重考验.普通消费级晶振往往在宽温漂移,振动频偏,冲击失效,焊接应力,长期老化等指标上无法满足车规门槛,一旦晶振出现停振,频偏超标,相位抖动恶化,轻则导航定位漂移,蓝牙/车载通信断连,时钟走时偏差,重则造成ADAS感知数据错位,雷达测距出错,域控制器时序紊乱,直接形成整车安全隐患.
一,车载电子的严苛工况:晶振面临的多重环境挑战

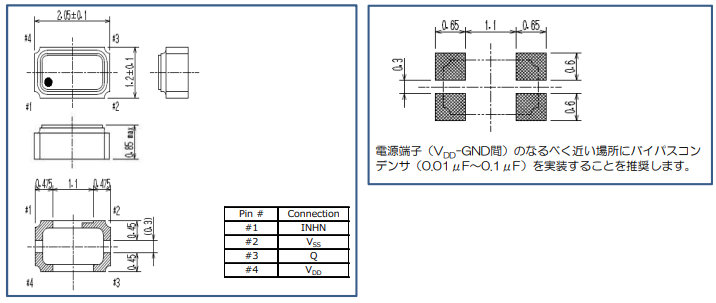

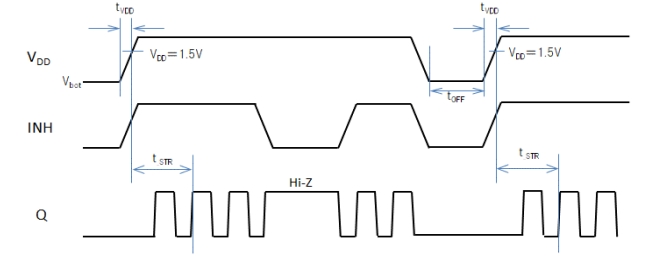

想要理解SEIKO精工耐高温车载晶振的技术价值,首先需要清晰认知车载场景对频率器件提出的特殊考验.汽车是一个移动的复杂机电系统,不同安装位置的电子单元,环境条件差异巨大,对应的晶振可靠性指标要求也分层设计.
第一,极端宽温与快速温度冲击.发动机舱内是车载电子温度最高的区域,发动机持续散热,夏季路面暴晒叠加密闭舱体,局部温度最高可达+125℃;而在北方高寒地区冬季露天停放,整车电子部件可以低至-40℃甚至更低.车辆启动,熄火过程,冷热交替速度极快,短时间内温差可达上百度.石英晶体本身具备温度频率特性,普通晶振在温度变化时频率漂移大,若温漂指标不达标,时钟系统累计误差快速放大,通信模块载波偏移,雷达,摄像头同步采样时序错位.同时,温度循环会带来封装材料,基板,晶片内部不同材质的热胀冷缩应力,长期反复应力作用下,极易出现内部电极脱附,晶片支架形变,气密性失效,最终器件停振报废.很多消费级晶振标称工作温度仅0~70℃,根本无法进入机舱级应用,仅能用于车内中控等温度相对温和区域,而智能化车型大量感知硬件直接布置在前舱,保险杠周边,对晶振宽温能力提出硬性要求.
第二,持续随机振动与瞬时机械冲击.车辆在城市减速带,颠簸乡村道路,高速路面行驶时,发动机怠速振动,轮胎路面激励,底盘传动振动会通过车身传导至PCB板上的元器件,振动频率覆盖10Hz~2000Hz宽频段,属于长时间持续随机振动工况;而车辆过坑,碰撞,紧急制动,装配跌落时,会产生数十G甚至上百G的瞬时冲击载荷.晶振内部的石英晶片属于脆性材料,晶片依靠支架固定在封装腔体内部,固定结构的应力设计是抗振抗冲的核心难点.固定结构刚度不足,持续振动下晶片发生谐振耦合,ESR等效串联电阻上升,频率发生漂移,严重时晶片碎裂,引线断裂;结构刚度过大,冲击瞬间应力集中,同样会造成内部损伤.车载晶振需要通过三轴扫频振动,多方向半正弦冲击,基板弯曲应力测试,保证测试前后频率偏差控制在规格允许范围,无停振,无参数劣变.
第三,湿热,凝露,腐蚀与长期气密性考验.车辆雨天行驶,冷热交替时,PCB表面极易凝露;南方梅雨,沿海高盐雾区域,水汽,盐分,油污会缓慢侵蚀器件引脚与内部电极.晶振封装一旦气密性不足,水汽侵入腔体内部,会造成金属电极氧化,漏电增加,起振困难,长期使用下老化速度急剧加快.车规器件普遍要求完成85℃/85%RH高温偏置湿度测试,盐雾测试,验证长期防潮防腐蚀能力.普通塑封晶振气密性较差,长期高湿环境下失效风险很高,而高可靠车规晶振多采用金属陶瓷气密封装,隔绝外界水汽,污染物.
