Statek斯塔克表面贴装晶体与振荡器焊接全流程指南
在射频,光通信,航空航天,工业测控,高精度测量以及医疗仪器等对频率稳定性,相位噪声,老化指标严苛的场景中,Statek(斯塔克)SMD石英晶体与贴片振荡器一直是行业内认可度极高的频率基准器件.但在大量项目落地过程中,我们康华尔电子作为Statek国内正规代理,持续收到研发工程师,SMT工艺工程师,品质工程师反馈:很多Statek晶振上电不起振,频偏超标,低温停振,长期老化漂移超标,并非器件本身来料不良,而是前期PCB焊盘设计,SMT回流曲线设置,手工补焊,返修,清洗,储运防护环节不符合Statek原厂规范,造成石英晶片内部应力,密封结构受损,内部振荡芯片热击穿.
石英晶振属于精密机电谐振元件,不同于普通电阻电容,它内部微米级石英晶片对热冲击,机械应力,静电,超声共振极为敏感.Statek气密金属封装SMD晶体与振荡器,封装外壳为金属密封结构,部分型号采用焊料密封工艺,一旦焊接热条件失控,会直接破坏密封腔体,水汽侵入后快速劣化频率指标,甚至直接失效.有源振荡器内部集成CMOS振荡电路,负载电容,温补电路,静电和短时超温都会直接烧毁IC内核.因此一套完整,贴合Statek原厂规范的焊接,装配,返修,检验工艺,是保障Statek斯塔克SMD晶振批量良率与长期可靠性的核心前提.
本文由深圳市康华尔电子技术团队结合Statek官方AN文档,原厂规格书,多年代理配套技术服务经验整理撰写,完整覆盖PCB焊盘前期设计,来料与ESD防护,锡膏选型,标准回流焊工艺曲线,手工烙铁焊接规范,热风返修工艺,清洗工艺,焊后电气与可靠性验证,常见失效案例分析,存储与二次加工禁忌,全文面向硬件研发,SMT工艺,品质,采购工程师,可直接作为企业内部工艺规范文件使用.如果您在项目选型,工艺调试,样品评估,批量供货方面需要Statek原厂规格书,温度曲线测试报告,样品申请,欢迎致电康华尔电子:0755-27838351.
第一章StatekSMD晶体与振荡器产品基础特性与焊接风险根源
1.1StatekSMD产品线简要说明

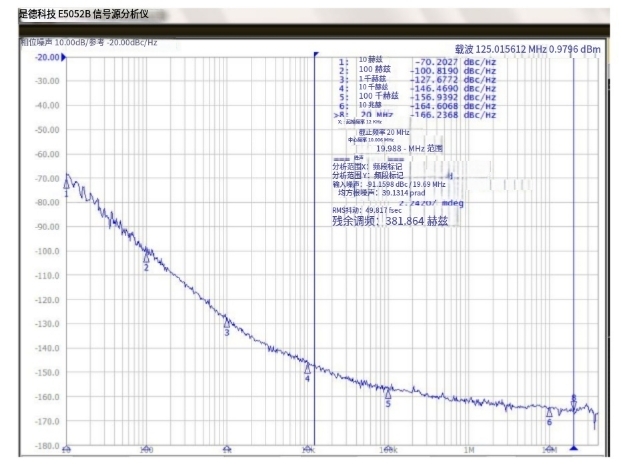

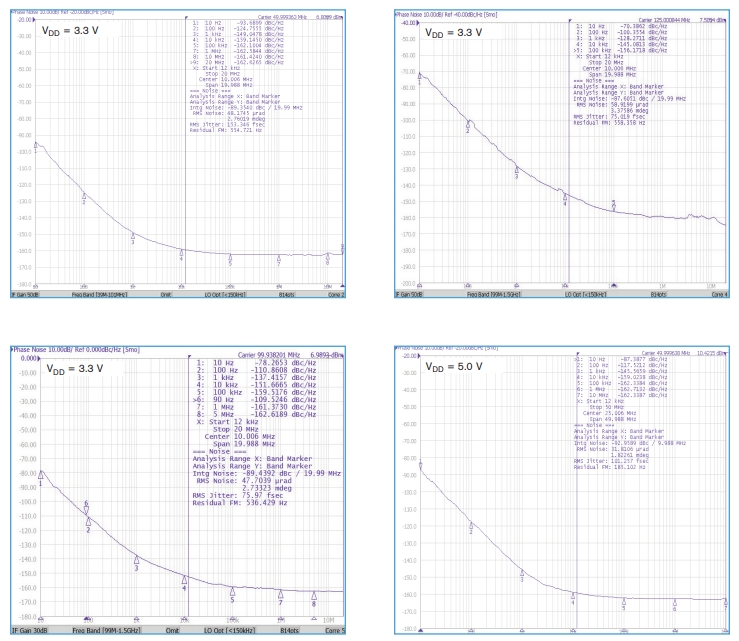

Statek斯塔克表面贴装频率器件分为两大类别:无源SMD石英晶体(CX系列,CX1,CX3,CX4,CX9,CX11,CX16,CX18,CX20等),有源贴片振荡器(CXOM,CXO3M,HGXO,CXOX,CXOMK,CXOL,CXOQ,DFXO等),引脚端电极镀层分为SM1,SM2,SM3,SM4,SM5多种端metallization方案,适配无铅回流,有铅工艺,不同镀层耐温,助焊剂兼容性存在差异,选型和工艺设置时需要优先核对型号规格书.
无源StatekSMD晶体内部只有石英谐振晶片,支撑电极,气密金属腔体,没有半导体芯片,风险主要来自热应力导致晶片微裂纹,封装密封熔损,电极剥离,装配应力带来频率牵引漂移;有源Statek振荡器内部集成振荡IC,匹配网络,部分HGXO等高稳型号内置温补结构,除了密封结构风险,额外增加静电击穿,高温烧毁振荡芯片,内部电容参数漂移风险,工艺管控要求比无源晶体更加严格.
很多工程师会把普通消费级贴片晶振的工艺曲线直接套用在Statek高可靠晶振上,这是最常见的错误.消费类晶振多为陶瓷塑封结构,耐温裕量大;而Statek主打高可靠气密金属封装,部分型号密封结构耐受热累积能力有限,峰值温度,高温停留时间,升温斜率都有严格红线,一旦超限,肉眼看不到损伤,但频偏,老化,低温特性会持续恶化,属于隐性失效,在整机高低温老化测试阶段才集中暴露,造成巨大返工损失.康华尔电子在对接大量军工,工业,光通信客户时,多次协助定位这类隐性工艺失效问题,也因此建议客户在新项目导入Statek器件时,优先单独做炉温测试验证,不要直接沿用通用BOM回流曲线.
1.2Statek晶振焊接失效的底层机理
热冲击应力失效:进口石英晶振,金属底座,PCB基材,焊锡合金热膨胀系数差异巨大.升温速率过快,腔体,底座,焊盘之间瞬间产生巨大剪切应力,石英晶片附着支架产生微变形,晶片出现肉眼不可见的微裂纹;裂纹初期仅表现为频率偏差变大,抖动增加,经过高低温循环之后裂纹扩展,直接停振.
密封结构破坏:部分Statek振荡器采用焊料密封盖板,回流峰值温度过高,高温段停留时间过长,会造成密封焊料二次熔融,腔体密封性失效,水汽,助焊剂气体进入腔体内部,电极氧化,晶片表面污染,Q值快速衰减,相位噪声恶化,老化指标超标.
有源IC热损伤:有源振荡器内部半导体芯片耐受持续高温能力有限,长时间处于250℃以上环境,PN结特性退化,静态电流异常,输出波形畸变,甚至上电无输出.
助焊剂侵入污染:助焊剂活性过高,回流时大量气化,沿着引脚缝隙渗入封装内部,附着在石英晶片表面,改变晶片负载电容,频率漂移;残留助焊剂长期吸潮,引发漏电,低频抖动.
机械应力损伤:焊盘设计不合理,锡量过多,返修时热风直吹壳体,镊子挤压金属外壳,都会传递应力到晶片支架,改变谐振负载条件,产生永久性频偏.
静电ESD损伤:有源振荡器内部CMOS电路对静电敏感,人体静电,烙铁未接地,产线未做好等电位接地,会击穿栅极,器件永久损坏.无源晶体虽然没有半导体结构,但静电高压会造成电极放电打坏金属镀层,增加接触电阻.
1.3适用范围与边界说明
本指南默认适配Statek标准SMD表面贴装晶体与振荡器,不适用于Statek直插封装,晶振滤波器,OCXO恒温晶振(恒温晶振热耐受条件更加严苛,需要单独索取原厂工艺说明);同时区分无铅回流(主流)与有铅回流工艺,当前工业,军工项目以无铅SMT为主.所有工艺参数优先以对应型号Datasheet为最高标准,本文为通用指导,若规格书参数和本文冲突,以规格书为准.康华尔电子技术团队可协助客户核对指定Statek型号的极限耐焊参数.
第二章PCB焊盘前期设计规范(焊接良率源头管控)
很多焊接不良,应力损伤,根源在PCB焊盘设计阶段就已经定型,SMT工艺很难后期补救.Statek金属封装SMD晶振焊盘设计,既要保证可焊性,锡膏成型,又要控制焊锡冷却后对器件引脚产生的拉扯应力.
2.1焊盘尺寸设计原则
严格按照Statek规格书推荐焊盘尺寸绘制,禁止随意放大焊盘.焊盘过大,回流熔融后锡量过多,表面张力会拉扯器件引脚,造成器件偏移,立碑,冷却后焊锡收缩带来持续剪切应力;焊盘过小,锡膏量不足,虚焊,冷焊风险上升,机械强度不足,振动环境下容易脱焊.焊盘对称度是重中之重,左右,前后焊盘必须严格对称,不对称焊盘熔融锡张力不平衡,器件偏移,同时单侧应力集中,长期高低温循环后焊点开裂.对于Statek有源振荡器,电源引脚,地引脚,输出引脚焊盘不要差异化过大,GND焊盘建议按照标准尺寸,不建议无限扩大GND铜皮直接紧贴器件底座大面积散热,大面积铜皮会形成巨大热沉,升温不均,同时冷却过程温差大,放大热应力.如果需要良好接地屏蔽,可在焊盘下方通过过孔连接内层地平面,不要直接将大面积铜箔延伸至器件焊盘边缘.
2.2阻焊,钢网开口设计
阻焊层采用非阻焊定义(NSMD)优先,阻焊开窗略大于铜焊盘,阻焊油墨不要覆盖焊盘边缘;如果采用SMD阻焊定义,容易出现阻焊残留,焊盘变小,上锡不良.钢网厚度:常规StatekCX系列小尺寸SMD晶体推荐钢网厚度0.10mm~0.12mm;大尺寸振荡器(HGXO等高稳型号)钢网0.12~0.15mm.钢网开口比焊盘略小,开口内缩,控制上锡量,避免锡膏过多漫流到器件金属外壳,造成外壳和引脚短路.严禁锡膏接触Statek金属盖板,锡膏附着盖板,回流时盖板局部过热,直接威胁密封结构.钢网开口形状采用矩形,边角做小圆角,减少锡膏脱模不良,锡珠产生.
