日本村田晶振振荡频率基本知识
自PC出现以来,办公设备和个人设备之间的界限变得模糊.通信世界今天继续扩大.随着个人电脑越来越受欢迎,日本村田晶振制作所的CERALOCK®陶瓷谐振器,以确定PC的处理速度,以及石英晶体振荡器噪声抑制元件,电子元件的小型化使得全尺寸立体声声音适合口袋大小的播放器.芯片多层陶瓷电容器成为主流,因为表面贴装村田贴片晶振在设备的基板上需求量减小,例如移动音频设备和摄像机.音频设备的数字化通过CD技术完成.
| NO | 项目 | 标题 | 内容 |
|---|---|---|---|
| 1 | 大纲 | 振荡频率 |
振荡频率是与晶振一起工作的振荡电路的实际频率. 它主要由晶体单元决定,受MCU,外部负载电容,PCB杂散电容等的影响. |
| 2 | 测量 | 测量方法 |
振荡频率通过以下公式计算.fL:负载谐振频率,fr:谐振频率,Cs:负载电容,C0,C1:等效电路内容 |

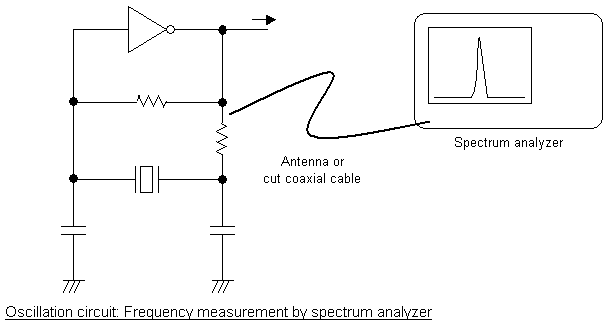

| 测量方法1 |
|
||

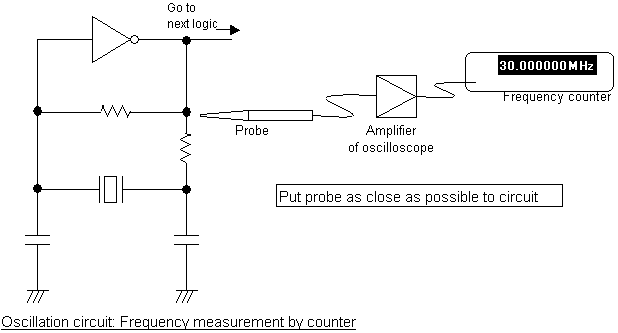

| 测量方法2 |
|
||
| 3 | 笔记 |
重要的是在不与振荡电路接触的情况下测量频率以防止探头等的影响. 如果探针通过其电容接触振荡电路,则振荡频率将发生偏移. |
