CTS晶振,贴片晶振,TF519晶振,TF5192P32K73680R晶振

频率:32.768KHZ

尺寸:5.0*1.8mm

贴片晶振本身体积小,超薄型压电石英晶振,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 CTS晶振,贴片晶振,TF519晶振,TF5192P32K73680R晶振

Japan1

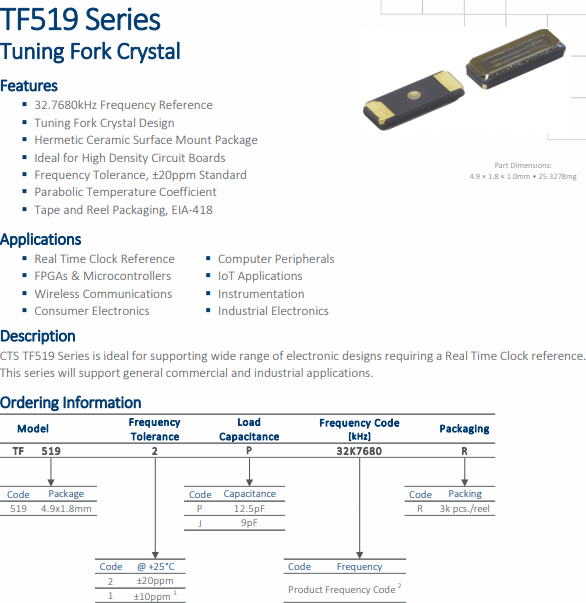

CTS晶振,贴片晶振,TF519晶振,TF5192P32K73680R晶振

制造商 CTS晶振 产地 美国 产品编码 TF5192P32K73680R
频率 32.768KHZ 负载 12.5pF 温度范围 --40°c~+85°c
频率偏差     ±20ppm
封装
金属贴片两脚 尺寸 5.0*1.8mm

Japan2


CTS晶振规格

单位

TF519晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C +105°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

/±10ppm/±15pm/±20ppm/±30ppm/±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.muratacrystal.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

7pF/9pF/12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年



TF519 4918

Japan4

激励功率

晶体单元上施加过多驱动力,会导致5018封装时钟晶体性受到损害或破坏.电路设计必须能够维持适当的激励功率

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致高精度无源石英晶体引发功能失常或击穿的闭门或杂散现象

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请

未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的智能手机晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

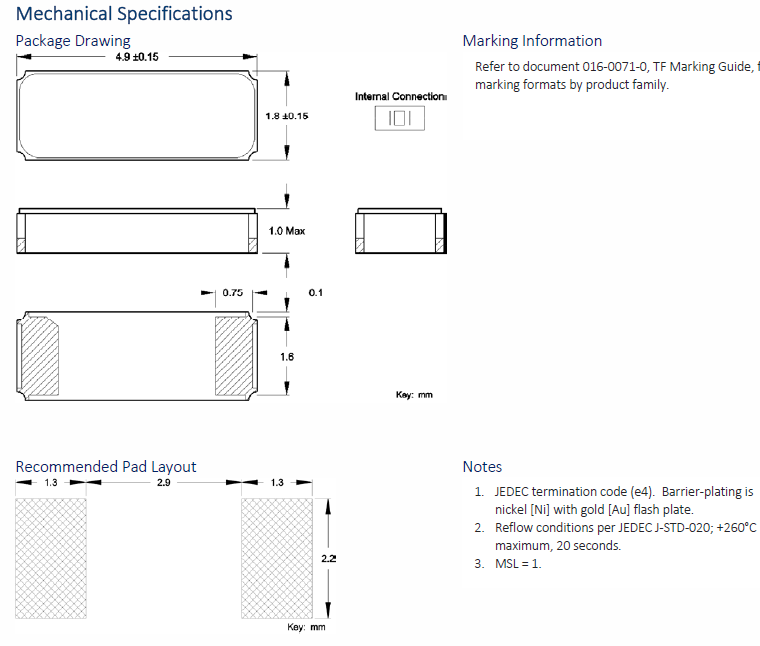

TF519

Japan5
